BATOP GmbH是一家创新型公司,从事的专业领域包括:低温分子束外延技术,介质溅射镀膜,晶圆加工和芯片安装技术。BATOP的一个主要产品系列是用于太赫兹发射和探测的太赫兹光电导天线(PCA)。BATOP不仅提供单带隙天线,还包括整合了微透镜的高能大狭缝交叉天线阵列和整套的太赫兹光谱仪。

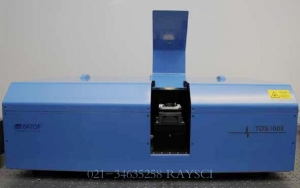

►TDS10XX台式太赫兹时域光谱仪
产品特性:
² 光谱范围最高可至4THz
² 带透射测试样品仓,可充氮气
² 针对小样品可选聚焦太赫兹光束
² 有额外端口,适用于外部光纤耦合测试
² 可选x-y-z样品位移台,用于3D扫描透反射测试
² T3DS软件支持
型号 | TDS1008 | TDS1010 | TDS1015 |
光谱范围 | 0.05 – 3.5 THz(800 nm laser) | 0.05 – 2.5 THz(1040 nm laser) | 0.05 – 2 THz(1560 nm laser) |
动态范围 | > 80 dB | > 80 dB | > 80 dB |
扫描范围 | 500 ps (2 GHz resolution) |
太赫兹光束直径 | 22 mm (collimated beam) / 1-3 mm (focussed beam) |
可测样品大小 | 55 x 55 mm (collimated beam) / > 5 x 5 mm (focussed beam) |
►FC TDS 1550nm光纤耦合太赫兹时域光谱系统
主要参数:
光谱范围 | 0.05 to 1.5 THz |
动态范围 | > 50 dB |
扫描范围 | 500 ps (< 3 GHz frequency resolution) |
太赫兹光束直径 | 12 mm (collimated option) |
太赫兹光斑大小 | 1.55 mm @ 1 THz (focusing option) |
快扫时间 | 0.5 s |
慢扫时间 | 8 min |
发射器偏置电压 | 10V |
调制频率 | 1 to 30 kHz, (10 kHz default) |
►FS TDS 1060nm自由空间太赫兹时域光谱系统
产品特性:
² 光谱范围最高可至2.5THz
² 太赫兹发射和探测模块
² 780nm自由空间可选
² T3DS软件支持
主要参数:
光谱范围 | 0.1 - 2.5 THz |
动态范围 | > 50 dB |
光谱分辨率 | 2GHz |
0.4THz时信噪比 | 1000 |
快扫时间 | 0.5 s |
太赫兹焦距 | 50mm |
