光纤熔融拉锥机

我们的产品包括：光纤熔融拉锥机、保偏光纤耦合器熔融拉锥机、光纤合束器熔融拉锥机、智能型光纤耦合器加热设备。

诚征各地经销商！欢迎广大科研用户我们的实验室现场参观考察！

光纤熔融拉锥机是一种高精度、高效率、高可靠、结构紧凑和方便使用的制造系统，用于批量生产熔融光纤耦合器，尤其是超低附加损耗（典型值0.05dB）的标准光纤耦合器、宽带光纤耦合器、波分复用器和其他熔融光纤耦合器，具有高重复性的特点。

基本原理

光纤熔融拉锥机简单原理：熔融拉锥的基本方法就是将两根光纤或以上)去除涂覆层的光纤以一定的方式靠拢，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体结构的特殊波导器件。当两根光纤融合时，输入光信号从一根光纤进入两根光纤．假定两根光纤规格相同，输入光功率为P0，那么拉锥过程中两根光纤的光功率分配分别为Pocosz 和 inz ，其中入是由光纤芯径、输入光波长等参数决定的耦合常数， 是拉锥长度。在光纤种类和波长确定的情况下，根据光功率的分配变化精确控制拉锥长度、熔融区大小、熔融温度，可以制做出各种光耦合器件。

系统构造

Ø  机械装置：包括光纤夹具、拉伸平台、火炬移动平台和封装夹具移动平台。

Ø  电子控制系统：包括计算机、I/O接口、步进马达控制器、光信号探测器、光开关和封装加热器。

Ø  可燃气体系统：包括气压调节阀、质子流量计和氢气泄漏报警器。

Ø  真空泵系统：用于在真空夹具中夹持光纤。

产品应用

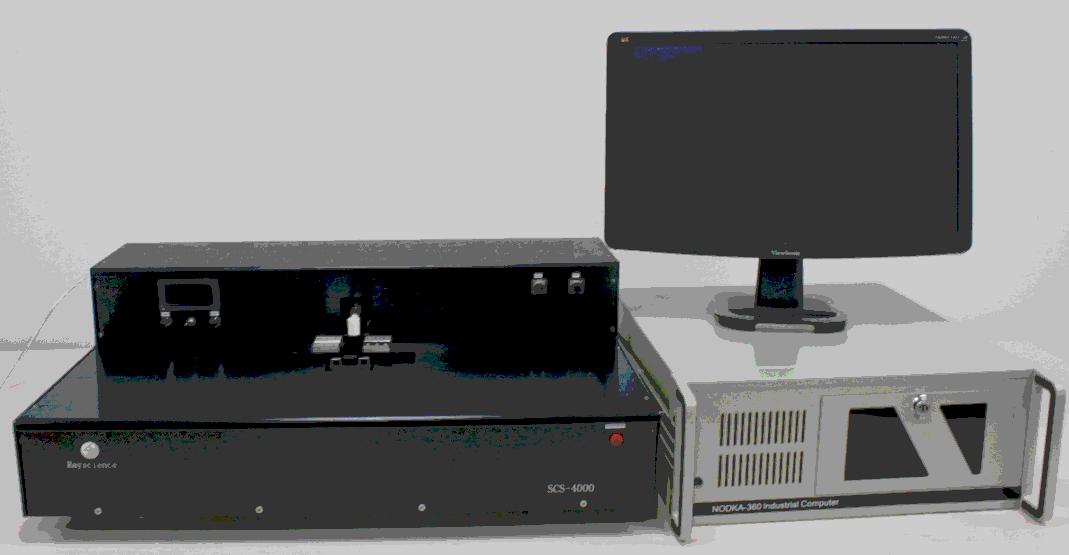

SCS系列熔融拉锥机是一台高精密的光纤耦合器生产设备，具有自动化程度高、操作简单、产量高和良率高的优点。用来生产标准耦合器、单窗宽带耦合器、双窗宽带耦合器、WDM和其它特殊光纤耦合器，系统由一个工作站和一套应用软件组成。在正常的操作中，SCS工作站能做到耦合器的附加损耗（Excess Loss）低于0.05dB，使耦合比的偏差保持在0.5%以内，同时还具有预拉和火炬扫描宽度可调功能，使单窗宽带和双窗宽带的拉锥成功率大大提高，通过改进火头并且可以生产超小尺寸和超低PDL的耦合器。

光纤熔融拉锥实验内容和设备清单.pdf

产品原理示意图

---

常见问题FAQ：



1   问: 有那些用户在使用SCS4000光纤熔融拉锥？

答:我们的客户遍及世界很多国家和地区, 我公司的产品已被广泛应用于航天、航空、通讯、高精度測量及光纤传感等领域。相关产品还相继销往南非，英国，美国、加拿大、俄罗斯和巴基斯坦等国。国内也有一些高校研究所购买我们的产品，都已经顺利通过验收，目前使用良好。 我们将依托我们优质的产品、先进的技术、科学的管理、完善的售后服务，为我们产品的使用者提供全方位的技术及产品支持。

我们的客户覆盖国内外，典型成功客户：

1. 中航光电

2. 中北大学

3. 江南大学

4. 燕山大学

5. 上海精治

6. 上海大学

7. 重庆邮电学院

8. 长春光机所

9. 南京春辉

10. Fiberlogix (UK)

11. University of Melbourne (Austrian)

12. OPTEL (Russian)

13. Bilkent University (Turkey)

14. AERO（Pakistain）

15. O.R.C （U.K）

16. University of Maribon

17. Oxford University

18. 还有许多保密单位，不方便直接列出客户名称………….

2   问: 光纤熔融拉锥的原理？

答: 熔融拉锥的基本方法就是将两根光纤或以上)去除涂覆层的光纤以一定的方式靠拢，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体结构的特殊波导器件。当两根光纤融合时，输入光信号从一根光纤进入两根光纤。利用火焰产生高温。将光纤两根或多根光纤熔在一起。使光可以从一根光纤耦入另一根光纤。实现分光原理，同时可以根据监控熔融过程实现自由的控制两根光纤的分光比值。如：1：99或50：50。现在还可以根据拉制的周期长度等来控制分波。制做波分复用器。

现在主要是使用氢氧焰的机子。（当然，也有人用氢焰或还有用激光的）

3   问: 光纤熔融拉锥的可以制作什么器件？

答: 树型分路器（1×N，2×N）标准耦合器、单窗口宽带耦合器、双窗口宽带耦合器、全波耦合器、保偏耦合器、锥形光纤、树型分路器、标准耦合器、单窗口宽带耦合器、双窗口宽带耦合器、全波耦合器、光纤全反镜、光固定衰减器、Interleaver、粗波分复用器、波分复用器等等。

4   问: 可选用配件？

答: 1.3um和1.5um LD光源，1310nm DFB和1550nm DFB光源 氢气发生器，RS-CD1工具箱（miller钳一把、氮气瓶一个；酒精泵瓶1只，石英半管100个；热缩管100支；353NDT若干、G.652光纤2km；红宝石切刀2把；无纺布若干；热缩工具一个；裸纤适配器3个；指套20个）RS-CD2工具箱（灌胶架一台；钢管100支；mastbond 151若干）。

5   问: 光纤熔融拉锥交货期是多少时间？

答: 一般我们备有现货，如果是客户定制产品，交货期2～3个月。

6   问: 我们使用氢气的安全性？从安全角度方面考虑，用用氢气发生气还是用瓶装氢气？氢气发生气的质量能满足使用要求吗？

答: 氢气发生器特点：1、安 全：不需要储存高压氢气，可常年运行，根据需要自动调整流量，无危险，可以做到安全运行。 2、维护：日常仅需要添加去离子水即可。我们一般建议使用氢气发生气。如果客户需要我们也可以配置氢气泄漏报警器，这样可以保证绝对安全。

7   问：SCS4000光纤熔融拉锥可以应用在哪里领域？

答:光纤陀螺， 光纤水听器，光纤电流传感器应用，高能量光纤分束合束 特种光纤处理等等。我们有着多年丰富经验，可以协助制定客户进行相关应用研究。

---

我们公司对光纤陀螺， 光纤水听器，光纤电流传感器应用领域相关应用有着丰富的经验，欢迎大家来咨询交流。

---

相关文献：

一种单模熔融拉锥式振光束分路器
一种用于熔融拉锥系统的专用光功率计的设计
光纤M-Z型交错复用器的性能研究
光纤型偏振分束器
光纤拉锥法控制光纤激光器模式的理论与实验研究
光纤熔融拉锥机的USB控制系统设计
光纤耦合器熔融拉锥粘弹性建模与分析
光纤角速度传感器——光纤陀螺
光纤陀螺及其军事应用
光纤陀螺技术发展现状及其应用
光纤陀螺技术的军事应用及前景
全光纤型分支器件系列产品的研制
全光纤无源耦合器件制作过程中的实践创新能力培养
全光纤陀螺光学部件的研究与实现
制造熔融拉锥分支器件的工作台
基于3×3耦合器的光纤陀螺信号解调算法
基于光纤耦合器的声发射传感器
基于光纤陀螺的教学实验寻北仪
基于耦合模理论的光纤耦合器应变特性研究
大功率光纤激光合成功率突破1kW
工艺参数对光纤耦合器性能影响的实验研究
应用CO2激光器制备STM光纤探针的研究
椭圆型保偏光纤耦合器的研制
激光熔融拉锥型微型光纤耦合器设计
熔融拉锥光纤耦合器波长响应研究
熔融拉锥型光纤耦合器实验研究
熔融拉锥型单模光纤光功率比耦合器的研制
熔融拉锥工艺参数对波分复用器性能的影响
熔融拉锥技术的新发展
熔融拉锥控制系统的改进
熔融拉锥过程中的偏振调制效应及应用
熔锥型光纤耦合器流变成形的工艺敏感性研究
熔锥型光纤耦合器的工艺与显微形貌研究
熔锥型全波耦合器
用于EDFA泵浦的波分复用器的研制
用于高精度光纤陀螺的光纤放大器光源
聚合物光纤热预拉锥工艺实验研究
闭环全光纤电流互感器相位差的计算与测试
LIM_Colm
Paper-for-OFC2002
fused-taper-shape-for-optical-fiber-coupler
FMEA
GF—18型6×6多模光纤星形耦合器的研制
small153
2×2单模光纤耦合器能改进控制方法
2×6
980／1550保偏光纤波分复用器
COUPLE
CS375
