OCT高速扫频光源

OCT高速扫频光源

Axsun  OCT高速扫频光源

1060nm&1310nm高速扫频光源







产品介绍：

 Axsun的扫频光源具有高功率，宽调节范围，前所未有的扫描速度和相干长度。提供特有的可调谐带宽，高输出功率，扫描速度和相干长度，具有新一代光学相干断层扫描系统领先的性能



独特的激光设计：

基于Axsun技术的微光学集成技术、MEMS可调谐滤波器专利，Axsun扫频光源能够实现实时，高分辨率的OCT成像，是COT系统厂商在众多应用中的首选。



稳定、可靠性与技术服务：

自2001年以来，Axsun产品已经在世界各地的网络和成像系统中运行了数亿小时。AXSUN的产品符合严格的TELCORDIA的认证标准，并组建了具有数十年激光和OCT系统专业经验的技术与支持团队。



集成解决方案

Axsun激光模块配置电路板驱动器和可选的K-时钟、单或双通道平衡光接收器、以及高速数据采集系统，是COT系统厂商小型化、高性价比的最佳配置。

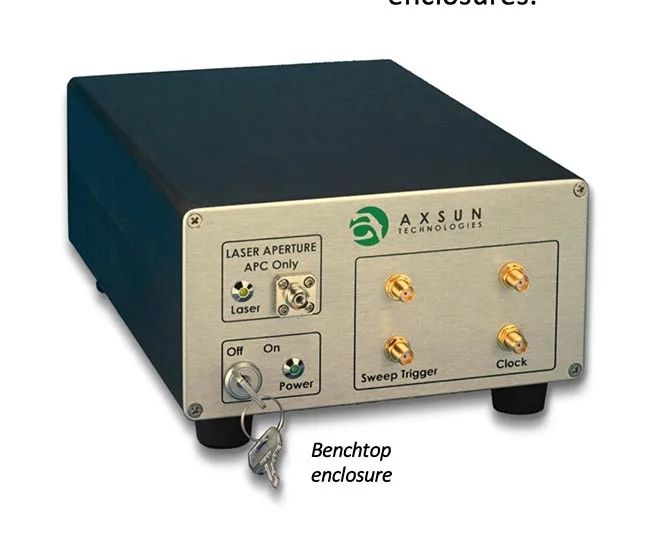

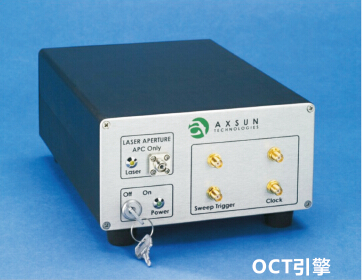

便携紧凑的包装设计：

Axsun扫频光源封装在一个紧凑的简单的外壳中（208 X 152 X 76mm）。

还有集成数据采集卡的OEM版本可供选择（114 X 177X 52 mm ）





应用领域：



可以用于眼科，胃肠，癌症，肺部，工业成像，研究与发展等的光学相干断层扫描。



主要有两款型号：SSOCT-1060、SSOCT-1310



主要参数：



型号	SSOCT1060			SSOCT1310
参数	最小值	典型值	最大值	最小值	典型值	最大值
波长范围nm(-10dB)	980		1100	1250		1360
中心波长 nm	1040		1060		1310
平均输出功率mW	15			18	20
扫频速率kHz	100			50
相干长度mm(3dB)	10	12		12
输出接口	FC/APC			FC/APC
扫频触发电平	LVDS/ TTL			LVDS/ TTL
扫频触发接口	SMA			SMA
时钟输出电平	LVDS/ TTL			LVDS/ TTL
时钟接口	SMA			SMA
机械尺寸	~208 X 152 X 76 mm ,  ~ 8.2 X 6 x 3 inches



扫频光源的典型扫描参数:

参数	数值
型号	SSOCT-1060	SSOCT-1310
波长范围	985-1095nm	1260-1360
在空气中的扫描范围	3.7mm	5mm
扫描频率	100kHz	50kHz
最大样本数	1510	1286
选择的样本数	1376	1170
带宽使用百分比	91%	91%
占空比	45%	45%
时钟频率	310MHz	130MHz





Axsun科技成立于1998年，并于2019年初被Excelitas Technologies收购。Excelitas的Axsun产品线采用微机电系统阵列(MEMS)和其他微型光学设备，打造***的技术。

Axsun光学集成技术***行业开发更高性能、更紧凑、***和更经济的子系统和解决方案——从***医学***，到优化石油生产，再到质量控制和检测等多种应用。

Excelitas获得***的Axsun技术组合涵盖多种有源和无源光学器件、先进材料和光学涂层、光电机械和光电子集成能力、精密制造工艺以及适用于原始设备制造商和终端用户系统的包装解决方案。

Axsun的***市场为SS-OCT扫频激光器及与成像相关，其产品规格宽广，如多种物理配置，可选的集成系统组件，如K-clocks、高速数据采集(DAQ)模块，平衡探测器，电动可变延时器，及OCT干涉仪等。

产品简介：

Axsun安装平台集成***的MEMs设备和专有的微焦技术，具有高度可扩展的、自动化的装配过程，生产出性能的光学引擎，广泛用于电信、工业和医疗成像。Axsun的集成光学引擎在一个更小的封装下提供比散射光学解决方案更高的性能，消耗更少的材料、劳动力和功率。

产品特点：

   光谱范围：Axsun扫频激光器提供1060、1310或1220 nm，是高分辨率视网膜成像、工业缺陷识别等诸多OCT和NIR光谱应用的理想选择。

   成像性能：Axsun激光器提供高达140 nm的调谐带宽，调谐频率达400 kHz。无论纵向分辨率、扫描速度或测距深度，均可平衡每种应用的成像要求。

应用方向：

n  高速视网膜成像

n  眼前段成像

n  内窥镜

n  皮肤科

n  生物测量

n  断层扫描

n  心脏病学

n  无损检测等等

主要规格及参数：

中心波长	1310   nm				1060   nm
扫频速度	50 kHz	100 kHz	100 kHz	200 kHz	100 kHz	100 kHz	200 kHz	1-30 kHz
调谐范围	110 nm	110 nm	140 nm	100 nm	110 nm	140 nm	100 nm	30 nm
相干长度（1）	28 nm	20 nm	20 nm	16 nm	12 nm	12 nm	10 nm	50-80 nm
平均功率	20 mW	20 mW（3）	20 mW	18 mW	15 mW	15 mW	15 mW	15 mW
扫描深度（2）	5 mm2	5 mm2	5 mm2	5 mm2	3.7 mm2	3.7 mm2	3.7 mm2	3.7 mm2
典型应用	眼前段成像、内窥镜、皮肤科、心脏病学、无损检测等等				高速视网膜成像			生物测量断层扫描
1. 测量为双面6dB条纹对比度； 2. 带k时钟功能； 3.可提供大功率(>40mW)版本；					如上为典型技术参数； 可根据需求定制配置； 1220nm规格可供。
