Calmar Laser 1030nm高脉冲能量飞秒光纤激光器

型号	FLCPA-05U-20
输出波长	Primary	SHG (可选)	THG (可选)
光学参数
中心波长(nm)	1030	515	343
脉冲宽度（fs）	< 0.4 (0.37典型值)	< 0.4	< 0.4
功率(W)	> 2.4	> 1	> 0.6
可调脉宽（fs）	Up to 30	NA	NA
主要重复频率和脉冲能量	有16种重复频率（＜27 MHz）可以选择。 在120KHz的最高脉冲能量为20μJ	在120KHz的最高脉冲能量为8μJ	在120KHz的最高脉冲能量为5μJ
任意重复频率（可选）	从单镜头到主重复率。需要一个外部的可控信号发生器
偏振消光比	100:1
光束质量，M2	1.2 (typ. 1.1)	< 1.2	< 1.2
出射光束的直径，ω0（mm）	2ω0 ~ 3.0 ± 10%	2ω0 ~ 1.1 ± 10%	2ω0 ~ 0.8 ± 10%
光束发散角（弧度，全角度）	< 0.55
脉冲能量稳定性(%rms, 100小时)	< 1
终端/输出	自由空间的准直光束，3波长共线可以从一个输出端口或分离输出端口
冷启动时间（分钟）	< 10
热启动时间（分钟）	< 2
电学参数
电源电压(VAC)	85 - 264自动测距
电源频率(Hz)	47 - 63自动测距
功率损耗(VA)	< 200 (150典型值)
同步输出	激光的LVCMOS信号
机械参数
激光探头（cm）	48 (W) x 76 (D) x 14 (H)
激光控制器（cm）	48 (W) x 50 (D) x 18 (H)
激光控制器（kg）	27.3 (典型值)
激光探头重量(kg)	13.6 (典型值)
环境
冷却	低噪声风机空气冷却
工作温度（℃）	17 - 32
储存温度（℃）	0 - 50
I/O控制
通信接口类型	RS232，开关和同步（可选）
面板指标和控制	脉冲重复频率色散旋钮，开关，电源开/关，上好指标，紧急停止激光，联锁
选项
远程脉冲幅度调整	脉冲幅度控制通过0-5V模拟输入
可编程突发模式	可编程脉冲模式驱动的单一触发器

概述

光纤激光器采用的啁啾脉冲放大系统(FLCPA)首先需要采用被动锁模的光纤激光器种子源。短脉冲先进行时间延伸，通过光纤高功率放大器进行低强度放大。高达30μJ的短脉冲能量通过自由空间输出，典型的最小脉冲宽度为370fs。



特点

1.  高达30μJ脉冲能量

2.  波长1030nm

3.  脉宽可调（0.4-30 ps）

4.  用户可选脉冲能量

5.  脉冲幅度调制（0-5vdc输入）可用

6.  可变重复频率，直至单脉冲

7.  激光器寿命内记录数据

8.  免维护

9.  光纤结构

10.  单模式输出，M2< 1.2

11.  线性偏振输出

12.  二次谐波（515nm）和第三次谐波（343nm）输出可用

13.  可选脉冲压缩至< 100fs

应用领域

1.  医学手术

2.  纳米科学

3.  材料精密加工

4.  生物医学仪器

5.  太赫兹辐射

6.  非线性光学研究



7.  组织的切割

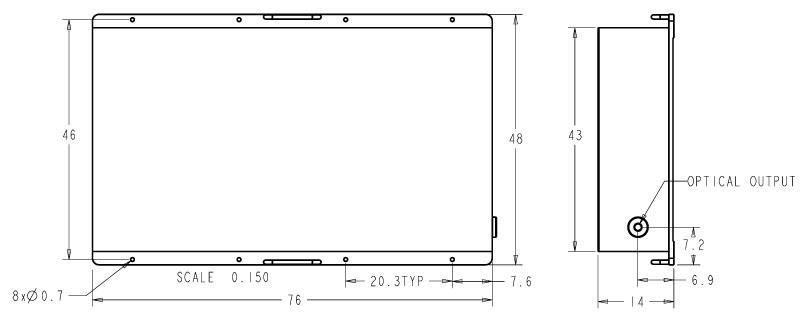

图1 FLCPA-05U尺寸图

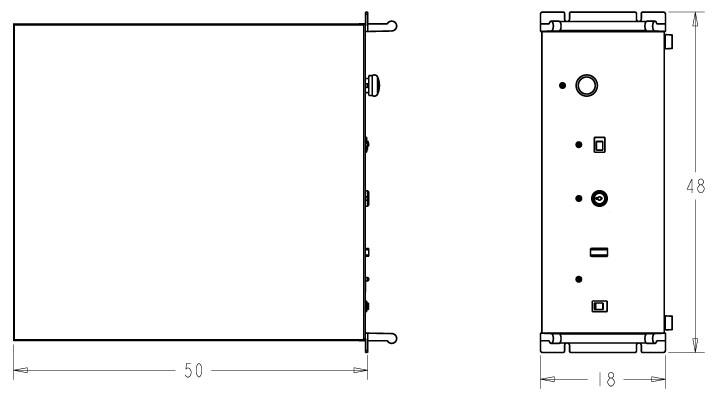

图2 FLCPA-05U控制器尺寸图
