OElabs 金属膜平面高反镜--保护金（直径：25.4、50.8mm）

材料	K9
尺寸公差	+0.0/-0.2mm
厚度公差	±0.2mm
通光孔径	>90%
面形	参见下表
表面质量	60/40
损伤阈值	>1J/cm2，20ns，20Hz，@1064nm
直径(mm)	50.8 25.4

产品简介

金属膜平面高反镜是在光学玻璃的背面，通过真空镀膜镀一层金薄膜，使入射光反射的光学元件。金膜反射镜有较高的反射率，尤其是在1um-2um的红外波段，这个波段的反射率可以达到98%。其对入射角和偏振态不敏感,，金属膜的峰值透过率低，机械牢固度差，损伤域值低，但是具有非常宽的反射带（从近紫外、可见光到远红外）。因此我们提供的元件结构为金属+介质膜，是在金属膜与基底间镀一层介质膜，在金属膜外再镀一层介质膜，而金膜高反镜则在金膜和基板之间，镀了很薄的一层铬，以防止金属膜层氧化及增强和基板的附着力，从而改善膜层的牢固度，同时得到宽带高反射率。

产品特性

采用高反射比的反射镜可使激光器的输出功率成倍提高；且是第一反射面反射，反射图像不失真，无重影。

应用范围

适用于高功率系统、广泛应用于光学高保真扫描反射成像 ，也是干涉测量、成像系统、激光应用、光学长度折叠和自动校准的最佳选择。

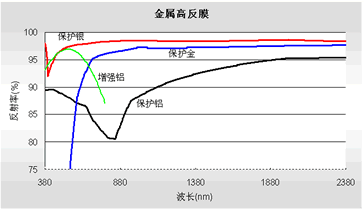

传输曲线



规格参数列表

型号	材料	直径(mm)	厚度(mm)	面形@633nm	镀膜
OE-PAU0125-01	K9	25.4	3	λ/4	保护金
OE-PAU0125-02	K9	25.4	6.35	λ/10	保护金
OE-PAU0150-03	K9	50.8	3	λ/4	保护金
OE-PAU0150-04	K9	50.8	6.35	λ/10	保护金
