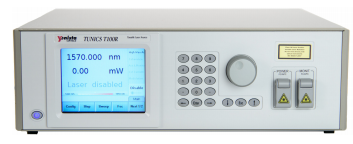

Tunics T100R可调谐激光器

Tunics T100R可调谐激光器





产品介绍：

Tunics T100R是Yenista最高性能的激光器，能够为所有类型的DWDM、couplers、 splitters、 filters、 FBG、 ROADM、 WSS等测试提供最好的测试条件，该可调谐激光器内置波长计，绝对波长精度为5pm，波长扫描范围覆盖1490-1650nm，输出光功率>+10dBm，波长扫描有连续扫描和步进扫描两种模式，最快扫描速度可达100 nm/s。Tunics  T100R采用最新 Optim-Y技术，在激光腔体内把ASE噪音过滤掉，残存的ASE噪音几乎可以忽略，SSER>100dB，该特点非常适合进行高精度测量。



产品特征:

• 绝对波长精确度5 pm
• 出色的波长稳定性
• 步进式或快速无跳模扫描
• 100 dB / 0.1 nm 的超低光学噪声
• 高功率和 160 nm 调谐范围
• 扫描模式和步进模式
• 主动无跳模扫描



应用

• 电信系统及部件测试
• 干涉量度与计量
• 传感器与光谱学
• 科学研发





技术参数:

		Tunics T100R
调谐特征	波长范围(无跳模) P = 0 dBm P = 10 dBm	1490 - 1650 nm 1520 – 1620 nm
	绝对波长精度	± 5 pm
	波长稳定性	±1pm / h (±1 pm / 24h 典型值)
	波长设置解析度	1 pm
	调谐的可重复性(典型值)	±1 pm
	光频率微调	± 2 GHz
	调谐速率	100 nm/s
功率输出特征和扫描模式特征	无跳模范围	特定功率整个波长范围
	扫描速度	1 到100 nm/s 可调
	扫描时的功率平坦度(典型值)	± 0.25 dB
	扫描时功率的可重复性(典型值)2	± 0.05 dB
	边模抑制比4	>45 dB
	功率稳定性3	±0.01 dB/h(±0.025dB / 24h 典型值)
	信号到源自辐射比SSE5	> 100 dB
	相对密度噪声	-145 dB/ Hz(典型值)
	光谱宽度（FWHM）	500 kHz (典型) (一致性控制关闭) >100 MHz (一致性控制开启)
接口	输出光纤	SMF-28TM
	光连接器	FC-APC
	回损	60 dB
	远程控制	RS-232C, IEEE-488.2
	低频调制	10KHz 到8MHz
	高频调制	30KHz 到100MHz
通用规范	操作温度范围	+18 到+30°C
	电源	100到240V, 50-60Hz
	尺寸(mm3)	448 x 133 x 370
	重量	12.5公斤

除非特别指定，上述的指标都是在设备启动半小时后所得

1.自校验后, 温度保持在自校准温度+/-3°C以内

2.恒定温度下100次以上的扫描

3.启动两个小时并且保持一个小时以上的恒温

4.在0dBm输出功率下进行测试

5.自发辐射在距信号+/-0.1nm处的0.1nm带宽上进行测量

6.在100MHz的电子频率下进行
