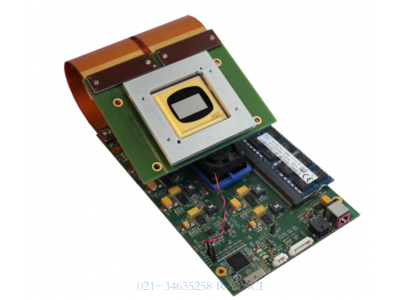

超高速V系列DMD空间光调制器

上海瞬渺光电技术有限公司的超高速V系列DMD 空间光调制器基于TI 的DLP Discovery 4100芯片组；集成了USB3.0接口和64Gbits的片上内存，使得帧频可高达22.727kHz,拥有当前市场上DLP系列产品的最高性能，非常适用于教育，科研，工业、医疗和高级显示应用等领域。

上海瞬渺光电技术有限公司的超高速V系列DMD空间光调制器基于Discovery 4100芯片组，代表了当前市场上DLP系列产品的最高性能级别。

提供非常灵活的控制，能适用于各种相关应用，利用Discovery 4100芯片组50Gbit/s的带宽特性，帧频可高达22 727fps，更是支持ALP API 扩展，通过只使用部分像元，使得帧频高达50fps.

可用波长范围覆盖从350nm紫外到2500nm近红外波段，带冷却的A型DMD封装可在高达60W的光功率下工作。所有超高速V系列DMD空间光调制器均支持USB3.0接口，最小可实现1500fps的高速实时数据载入。超高速DMD空间光调制器控制板配备的超高速Virtex-7 FPGA和USB3.0控制器固件，可使客户在进行硬件和固件相关开发时节省大量时间和成本。

应用领域：适用于教育，科研，工业、医疗和高级显示应用，包括无掩膜光刻、3D全息、结构光照明显微镜、单像素相机、3D打印、自适应光学显微镜、3D测量及3D扫描等。

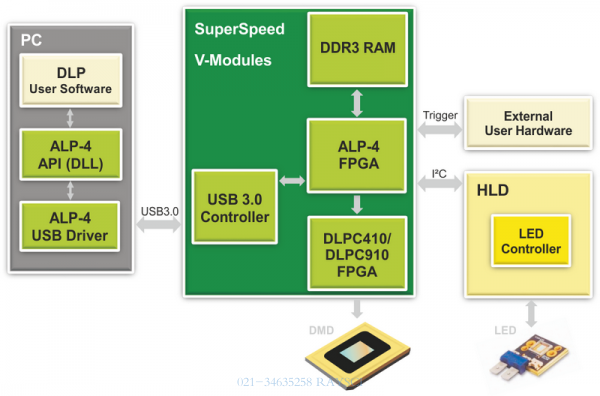

需要与ALP-4控制套装联合使用以实现正常功能和可靠运行。兼容windows操作系统的USB 3.0控制器使之十分易于集成到任何型号的个人电脑，一台电脑可以同时控制多个超高速DMD空间光调制器，传输速率最小可达1500Hz。应用程序接口（DLL动态链接库）兼容标准开发平台如C++，.NET，LABVIEW，MATLAB等。

优势：

l 超高速 22 727Hz

l 超高分辨率 1920 x 1200

l USB3.0接口

l 64Gbits片上内存

l 高兼容性DLL动态函数库

l 集成大部分功能的Demo软件

l 开源Demo软件源代码

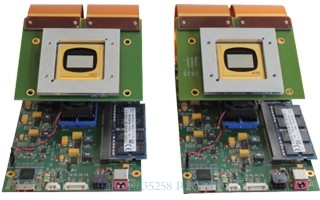

超高速V系列DMD空间光调制器可分为可见光和紫外波段两种

V-7000 0.7英寸XGA 1024 x 768 DMD 支持紫外和可见光

V-7001 0.7 1024 x 768英寸XGA DMD 支持紫外和可见光

V-9501 0.95英寸 1080p DMD 支持紫外和可见光

V-9601 0.96英寸WUXGA 1920 x 1200 DMD 仅支持可见光

超高速V系列DMD空间光调制器参数

V-7000 USB2.0/32Gbit内存/ALP4.2/22.727kHz

	V-7000
DLP芯片组系列	Discovery 4100
DMD 类型	0.7” XGA 2XLVDS
适用波段	VIS,UV
DMD微镜阵列	1024 x 768
微镜尺寸	13.7微米
封装尺寸	14.0 x 10.5mm²
控制板尺寸	71 x 68mm²
DMD板尺寸	67 x 50mm²
数据线长度	90mm
RAM	32Gbit
DLP控制器	ALP-4.2
刷新率（1bit）	22 727Hz
刷新率（6bit）	1091Hz
刷新率（8bit）	290Hz
PC接口	USB2.0
PC传输速率	400 … 1600fps

USB3.0 / 64Gbit内存 / ALP4.3/22.727kHz

瞬渺DMD	V-7001	V-9501	V-9601
DLP芯片组系列	Discovery 4100	Discovery 4100	Discovery 4100
DMD 类型	0.7” XGA 2XLVDS	0.95” 1080p 2xLVDS	0.96” WUXGA 2xLVDS
适用波段	VIS, UV	VIS, UV	VIS, UV
DMD微镜阵列	1024 x 768	1920 x 1080	1920 x 1200
微镜尺寸	13.7微米	10.8 微米	10.8 微米
封装尺寸	14.0 x 10.5mm²	20.7 x 11.7 mm²	20.7 x 13.0 mm²
控制板尺寸	162 x 99mm²	162 x 99mm²	162 x 99mm²
DMD板尺寸	67 x 50mm²	102 x 83mm²	102 x 83mm²
数据线长度	127mm/305mm	127mm/305mm	127mm/305mm
RAM	64Gbit	64Gbit	64Gbit
控制软件	ALP-4.3	ALP-4.3	ALP-4.3
刷新率（1bit）	22 727Hz	17 857 Hz	16 393 Hz
刷新率（6bit）	1091Hz	987 Hz	930 Hz
刷新率（8bit）	290Hz	266 Hz	261 Hz
PC接口	USB3.0	USB3.0	USB3.0
PC传输速率	>1500fps	>750fps	>700fps
