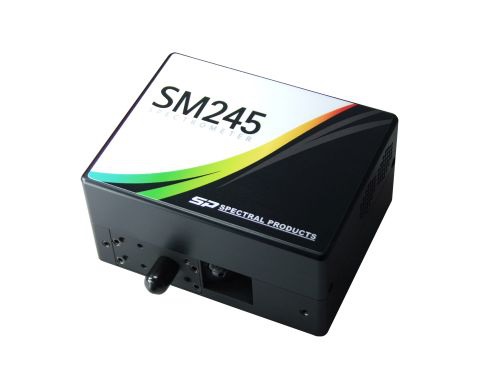

SM245高速CCD光谱仪

SM245高速CCD光谱仪

SP提供的SM245是一款像素高达2048的高速CCD光谱仪。电路设计的提升，使得该光谱仪的暗噪声和探测速度一样得到了提升。这方面的性能提升更加适合在光谱和色度测量方面的应用。

硬件方面，SM245可以根据需要，采用狭缝和光纤两种输入方式。数据输出采用16bit精度的USB1.1/2.0接口。同时USB接口支持8通道配置，使得该光谱仪在分辨率和光谱探测范围方面，以及双光谱仪系统方面有更多的可能。

UV波段的增强设计，使得光谱仪在500nm以下波段的灵敏度提升了20-50%。

软件采用SP提供的SM32Pro Windows，包含SDK和DLLs，易学易用，方便二次开发。

产品特点

l 高性价比，科研级性能，只售$2,595

l 低噪声，低杂散光

l 高探测速度

l 紫外增强探测器

l 灵活的光学输入，狭缝和光纤可选

l 波长范围覆盖200-1050 nm

l 为弱光条件新升级的自动快门

l 16bit精度的USB 1.1/2.0接口

主要参数

型号	SM245
探测器	Sony ILX511 CCD 像素：2048 像元：14μm×200μm 阱深：62,500 e- 灵敏度：1800 V/(lx s) @ 660nm
光谱范围	200-1050 nm
分辨率	0.15 to 10nm（取决于光栅和狭缝）
杂散光	<0.01% at 632nm (<0.05% Ave)
F/#	2.7
暗噪声rms	<35 RMS counts in 16bit @35ms
信噪比	>300: 1
最小积分时间	1 ms
数据接口	USB 1.1/2.0 16 bit
光纤接口	SMA905/FC
触发模式	自由运行模式软件触发模式硬件触发：(9-pin connector): TTL边缘触发输入/数字输出
软件	SM32Pro (free with spectrometer) Includes DLL libraries and SDKs for easy custom application development
尺寸	3.54 H× 2.76L × 1.73 D inch.
重量	1 lbs.

SM245高速CCD光谱仪

特点：

1、低噪声和低的杂散光

2、灵活的光学接头可直接插入狭缝和光纤

3、应用广泛

4、高速数据采集

5、200-1050nm波长范围

6、16bit的USB 1.1/2.0界面

7、支持多达8通道配置

8、UV增强涂层

sm32pro Windows®95，2000，XP，7的软件（支持32bit和64bit）进行数据采集和分析
• Transmission, reflectance, and absorbance measurements
透射、反射和吸收测量
• Data export, zoom in and out, spectrum overlays, and many more features
数据导出、放大、缩小、频谱重叠，和许多更多的功能
• Color analysis tools included
包含颜色分析工具
• Signal average and integration time control
信号平均和集成时间控制
• DLL libraries available for easy user software development in DOS and Windows®
DLL库便于用户在DOS和Windows®环境下开发软件
• VC++/VB/Labview examples available
包含VC++、VB和LabVIEW的示例

参数	值
探测器	Sony ILX511 CCD  像素值: 2048  传感像素尺寸: 14µm x 200µm  灵敏度: 1800 V/(lx s) @ 660nm  井深: 62,500 e-
光谱焦距 f#	2.7
暗噪声有效值	<35 RMS counts in 16bit @35msec integration time
信噪比	>250: 1
光纤耦合	标准SMA905 or FC 接头
有效光谱范围	200-1050nm
滤波片选择	长通滤波片或者覆盖每个波长的线性可变滤波片
光谱精度	根据选择的狭缝和光栅0.25到 10nm
杂散光	<0.05% at 632nm (<0.1% Ave)
电脑界面	USB 1.1/2.0 16 bit (0-65535)
最小积分时间	1msec
触发模式	自由运行模式软件触发模式外部触发模式
尺寸(英寸)	6.0 H X 3.3 W X 1.9 D
重量	1 lbs.
软件	SM32Pro (免费配置) 包含DLL l库和SDKs便于用户使用开发
