EQ-99XFC 激光驱动白光光源LDLS

对于生命科学和材料科学的研究人员来说，一个可以提供超高亮度和宽带光谱的光源是必不可少的。以前，为了达到宽光谱的需要，多采用复合光源的方式，将氘灯、氙灯、卤钨等等等集成在一起作为灯组来使用。但是,集成这些灯来实现宽光谱的灯组极大地增加了成本,影响了使用效率。这些传统的使用电极驱动的灯源, 由于高温的烧蚀，灯的寿命很短，需要经常更换灯泡。为了解决灯泡寿命过短的问题，Energetiq 公司创造性地研发了革命性的采用激光驱动等离子体气体发光的技术， 即激光驱动光源技术(LDLS™=Laser-Driven Light Source)。这个技术不但解决了灯泡寿命短的问题，还同时大幅提高了气体燃烧温度，从而输出光谱范围拓展到170nm 到2100nm ，辐射亮度和稳定度也极大提升，使LDLS光源成为传统电极驱动灯组光源的完美替代品。

结构紧凑、经济实用、高亮度、宽光谱、光纤输出；激光驱动等离子体发光的最新技术。

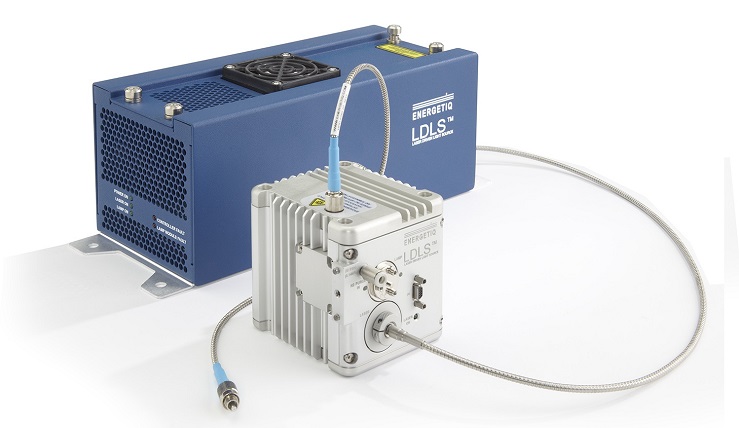

EQ-99XFC是一款紧凑型的超高亮度、高稳定性的宽带光源，专门用于苛刻的成像和光谱应用。EQ-99XFC对高度可重复的光谱测量提供出色的空间稳定性和功率稳定性。EQ-99XFC采用其专利的激光驱动灯泡技术，是需要超长灯泡寿命的应用的理想选择。EQ-99XFC结构与EQ-99X类似，但集成了光学器件已将输出方式改为光纤输出，在需要光纤连接的应用中更为方便。高性能的椭球形收集器，确保超高的亮度和功率稳定性，并在整个光谱范围从190nm到2100nm内得以保持，有效地将光束耦合到小直径光纤。

                                           LDLS^TM光源原理示意图

     LDLS^TM光源与传统卤钨灯亮度对比

产品特点

• CW激光等离子体放电
• 用于精密耦合的FC光纤输出
• 高效、高性能的椭球形集光器件
• 专利光纤保护技术，增强深紫外性能
• 亮度高，频谱完整，紫外-可见光-近红外光谱(190-2100nm)
• 极小发光点 约100μm
• 长使用寿命 > 9000 hrs（10%衰减）
• 极好的空间稳定性，可重复测量
• 极好的短期和长期功率稳定性，可重复测量
• 无需多个灯组，光学系统简化
• 无电极工作灯，使用寿命长，降低耗材成本，所需的重复校准次数少

 典型应用

高性能光谱，高级图像，光纤测试，显微镜照明，过程质量监控，环境、化学、材料分析，缺陷检测，其他需要长寿命灯的应用

主要参数

产品型号	EQ-99XFC
光谱范围	190nm-2100nm
输出功率	~80mW
光谱辐亮度	~60μW/nm
数值孔径	0.22NA
光源寿命	>9000hrs
输出方式	标准FC接口光纤输出*
光源重量	灯室0.7kg，控制器1.4kg
光源尺寸	灯室82×86×76mm，控制器113×111×299mm
应用范围	高性能光谱，高级图像，光纤测试，显微镜照明，过程质量监控，环境、化学、材料分析，缺陷检测，高性能液体色谱(HPLC)，其他长寿命灯应用

*光纤的长度可选1m或2m，芯径可选100um、115um、200um、230um、400um、600um，光纤接头可选FC或SMA。

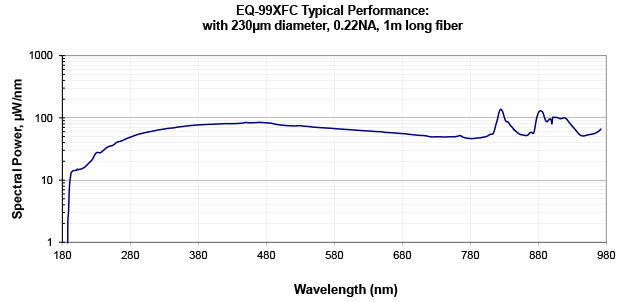

下图为EQ-99XFC LDLS的典型光谱（230um芯径、数值孔径0.22NA、1米长光纤输出）。

 其他配件

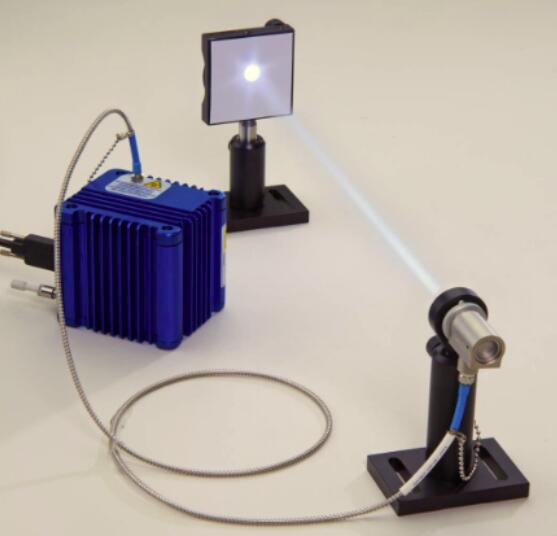

光纤准直套件COL

• 专为EQ-99XFC准直设计
• 反射镜配件
• 宽带准直范围200-2400nm
• 两种直径可选：6.7mm和11mm
• 发散角小
