EQ-99X 激光驱动白光光源LDLS

对于生命科学和材料科学的研究人员来说，一个可以提供超高亮度和宽带光谱的光源是必不可少的。以前，为了达到宽光谱的需要，多采用复合光源的方式，将氘灯、氙灯、卤钨等等等集成在一起作为灯组来使用。但是,集成这些灯来实现宽光谱的灯组极大地增加了成本,影响了使用效率。这些传统的使用电极驱动的灯源, 由于高温的烧蚀，灯的寿命很短，需要经常更换灯泡。为了解决灯泡寿命过短的问题，Energetiq 公司创造性地研发了革命性的采用激光驱动等离子体气体发光的技术， 即激光驱动光源技术(LDLS™=Laser-Driven Light Source)。这个技术不但解决了灯泡寿命短的问题，还同时大幅提高了气体燃烧温度，从而输出光谱范围拓展到170nm 到2100nm ，辐射亮度和稳定度也极大提升，使LDLS光源成为传统电极驱动灯组光源的完美替代品。

结构紧凑、经济实用、高亮度、宽光谱；激光驱动等离子体发光的最新技术。

EQ-99X是一款紧凑型的超高亮度、高稳定性的宽带光源，专门用于苛刻的成像和光谱应用。EQ-99X对高度可重复的光谱测量提供出色的空间稳定性和功率稳定性。EQ-99X采用其专利的激光驱动灯泡技术，是需要超长灯泡寿命的应用的理想选择。EQ-99X可与自由空间宽带反射光学耦合器件搭配使用，可匹配100 μm的等离子体，满足相应客户的仪器或应用。EQ-99X具有高亮度和小体积等离子，特别适合于一些应用如窄狭缝光谱仪，小直径的光纤或其它小型拓展型光学器件。

                                           LDLS^TM光源原理示意图

     LDLS^TM光源与传统卤钨灯亮度对比

产品特点

• CW激光驱动等离子体放电
• 宽光谱范围 170-2100 nm（紫外-可见光-近红外光谱）
• 全光谱范围高亮度 >10mW/mm²/nm/Sr
• 输出光功率 ~0.5 W
• 极小发光点 约100μm
• 长使用寿命 > 9000 hrs（10%衰减）
• 极好的空间稳定性，可重复测量
• 极好的短期和长期功率稳定性，可重复测量
• 无需多个灯组，光学系统简化
• 无电极工作灯，使用寿命长，降低耗材成本，所需的重复校准次数少

 典型应用

替代氙灯、氘灯和卤钨灯等，UV-Vis-NIR光谱，单色光源，膜厚、形貌测量，光纤/光学材料和器件测试，环境、化学、材料分析，缺陷检测，其他需要长寿命灯的应用

主要参数

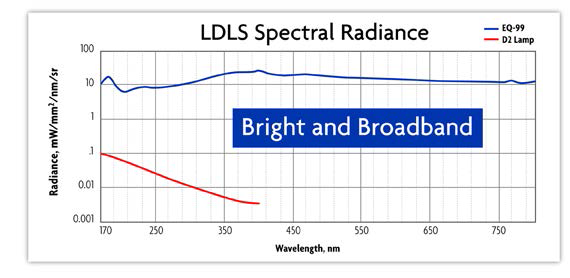

 下图为EQ-99X LDLS与传统氘灯的光谱辐亮度比较。

 其他配件

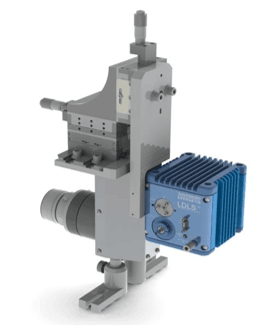

对于单色光和光谱应用，Energetiq还能够为用户提供专为EQ-99X和EQ-77设计的离轴抛物面镜聚焦耦合套件OAP(Off-Axis Parabolic)，以便用户将光束耦合传输到单色仪或光谱仪的狭缝。EQ-99X共可选四种不同的OAP套件。

需要注意的是，所选的OAP套件的数值孔径(NA)需略小于单色仪或光谱仪的数值孔径，OAP套件的f/#需略大于单色仪或光谱仪的f/#，以便将EQ-99X的输出光耦合入系统。

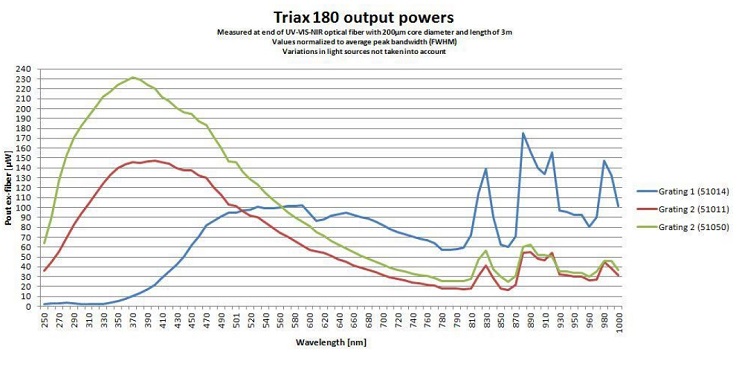

下图为EQ-99X LDLS光源耦合到Horiba Triax180单色仪的功率谱图。



EQ-99X是空间光输出，光功率500mW，发光点尺寸是101*182μm，光谱输出亮度10mW/mm^2.sr.nm；单色仪焦距180mm，单色光带宽约2nm。耦合到单色仪后的最终输出功率，单波长输出功率平均约在40~140uW。
