DMD(数字微镜器件)是一种由多个高速数字式光反射开光组成的阵列。DMD是由许多小型铝制反射镜面构成的,镜片的多少由显示分辨率决定,一个小镜片对应一个像素。相对于TFT-LCD(液晶)的透射率低,对比度小,DMD的反射率高,对比度大。将物体成像于DMD器件上,通过DMD器件的像素级可控特性及其高速的翻转频率,再将每个像点依次扫描到探测器上,实现白天对可见光条件下物体的高速被动式点扫描成像。加入适当光源还可实现主动式扫描成像。

  • 货  号:DMDDMD
  • 销售价:
  • PDF 文档: DMD
购买数量:
  (库存10)
app hook

数字微反射镜 DMD


Digital Micromirror Device,DMD

  是光开关的一种,利用旋转反射镜实现光开关的开合,开闭时间稍长,为微秒量级。作用过程十分简单,光从光纤中出来,射向DMD的反射镜片,DMD打开的时候,光可经过对称光路进入到另一端光纤;当DMD关闭的时候,即DMD的反射镜产生一个小的旋转,光经过反射后,无法进入对称的另一端,也就达到了光开关关闭的效果。

DMD(数字微镜器件)是一种由多个高速数字式光反射开光组成的阵列。DMD是由许多小型铝制反射镜面构成的,镜片的多少由显示分辨率决定,一个小镜片对应一个像素。相对于TFT-LCD(液晶)的透射率低,对比度小,DMD的反射率高,对比度大。将物体成像于DMD器件上,通过DMD器件的像素级可控特性及其高速的翻转频率,再将每个像点依次扫描到探测器上,实现白天对可见光条件下物体的高速被动式点扫描成像。加入适当光源还可实现主动式扫描成像。

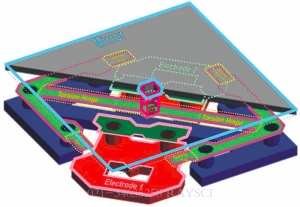

DLP产品采用的DLP技术原理简介:每一个 DLP 芯片组的核心都有一个高反射铝微镜阵列,即数字微镜器件 (DMD)。DMD 是一种电子输入、光学输出的微机电系统 (MEMS),开发人员可借助该系统执行高速、高效及可靠的空间光调制。采用 TI 成熟的半导体生产技术,每一个 DMD 都含有最多 200 万个独立控制的微镜(构建于相应的 CMOS 存储单元上)。在运行期间,DMD 控制器为每个基本存储单元加载一个“1”或一个“0”。接下来会施加镜像复位脉冲,这会引起每个微镜静电偏离大约一个铰链,从而达到相应的 +/-12° 状态。由于会受到两个弹簧顶针的阻力而物理停止,这两个有效状态的偏离角度是可重复的。在投影系统中,+12° 状态对应“开”像素,-12° 状态对应“关”像素。通过对每个镜片的开/关占空比进行编程来创建灰度图形,并且可以多路复用多个光源以创建 RGB 全彩图像。



 数字微镜器件是光开关的一种,利用旋转反射镜实现光开关的开合。Digital Micromirror Device,DMD是光开关的一种,利用旋转反射镜实现光开关的开合,开闭时间稍长,为微秒量级。作用过程十分简单,光从光纤中出来,射向DMD的反射镜片,DMD打开的时候,光可经过对称光路进入到另一端光纤;当DMD关闭的时候,即DMD的反射镜产生一个小的旋转,光经过反射后,无法进入对称的另一端,也就达到了光开关关闭的效果。

数字微镜器件 (DMD) 是 DLP 技术的核心部分,DMD是光学半导体模块,允许以数字方式对光进行处理和投影。结合光源和光学器件,DMD可以实现在速度、精度和效率上远超过其它空间光调制方式的二进制图形。DMD 的每个镜片都可分别围绕铰接斜轴进行 +/- 12° 的偏转。镜片的偏转(正极和负极)是通过更改底层 CMOS 控制电路和镜片复位信号的二进制状态进行单独控制的,从而使其可以在 DLP 投影系统倾向光源(打开)或背离光源(关闭),在投影表面造成像素的或明或暗。
DLP技术应用广泛,包括医疗成像、光纤网络、生命科学、光谱分析、光学测量和无掩模光刻。还有,共焦距显微技术,全息数据存贮,结构照明,立体显示等。

D4100 Key Specifications

DMD Format
0.7″ XGA
0.95″ 1080P
0.96″ WUXGA
Wavelength
UV VIS
UV VIS
VIS
DMD Package
Type A Type A Type A
DMD Interface
2 x LVDS 2 x LVDS 2 x LVDS
Mirror Blocks
16 16 16
Mirror Pitch
13.68 um 10.8 um 10.8 um
Reset and Settle Time
13.4 us (est) 13.4 us (est) 13.4 us (est)
Clock Rate
400 MHz DDR 400 MHz DDR 400 MHz DDR
Data Lines
32 LVDS pairs 64 LVDS pairs 64 LVDS pairs
Data Transfer
25.6 Gbs 51.2 Gbs 51.2 Gbs
Pattern Rates (binary/8-bit)
22,727Hz/290hz 10,638Hz/250Hz 10,638Hz/250Hz
Row Address
Sequential Shift Register, Random Access, Single Line, & Global/Full Array
Controller
Xilinx Virtex 5 LX50 Application FPGA, USB 2.0, SODIMM (up to 4GB DDR2 SDRAM)
Features
Power Supply, Dual 120-pin EXP connectors, Mictor & JTAG Test/Debug Headers, Cypress 68013 USB Controller, SPI Flash, Remote DMD Board w/ Flex Cable
