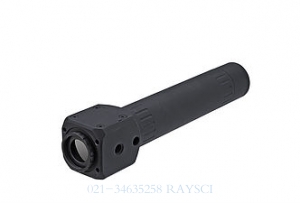

激光准直仪 AlignMeter USB

激光准直仪AlignMeter USB

轻便、快速、精确的光束准直仪，同时测量光束位置和角度

AlignMeter USB可实时测量激光位置和角度位移，以及功率显示，其分辨率可达0.1 um，角度超过20 microradions。

多用途：测量光束位置(探测面积直径达9 mm )，角度(高达180 mrad )和功率(10μW至 5 mW无衰减片)

精确：分辨率低至0.1μm& 50 Hz的数字滤波，位置传感器±15μm绝对精度；0.005 mRad分辨率，±0.125 mRad角度传感器绝对精度。

方便：USB2.0接口，软件适用于笔记本/台式电脑Win XP/7(32 & 64位)系统。

易于使用：用户友好的软件，完整的在线。帮助程序

主要特点：

n  通过USB2.0接口输入电源。

n  新硬件拥有24位A/D

n  方便的自动增益设置

n  位置和角度传感器同步操作

n  用于用户应用程序集成的ActiveX程序包

n  可与多种设备协同操作

n  通过RS232存储数据记录到Excel文件

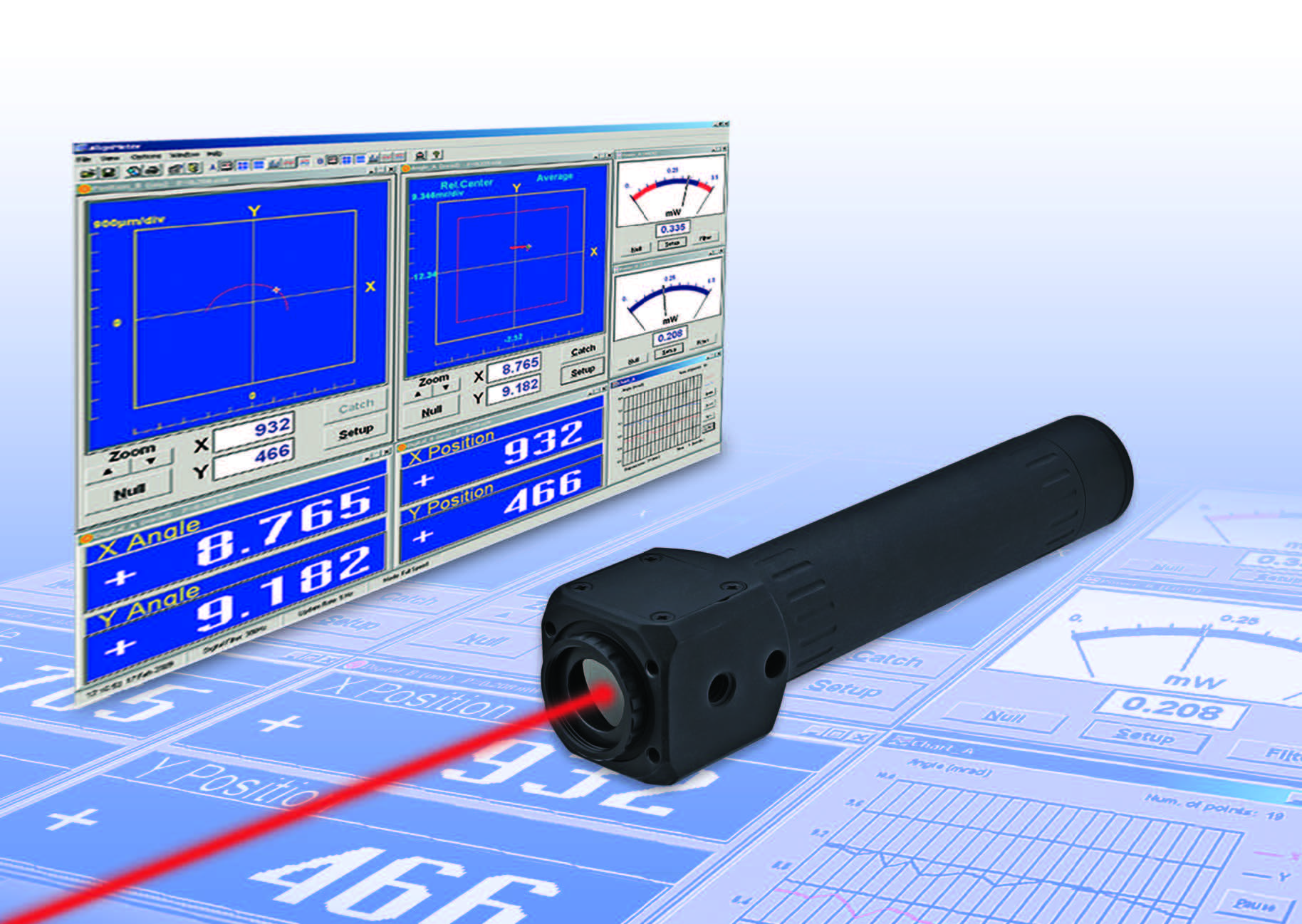

n  实时显示位置、角度和功率测量



每个准直仪由两个PSD、分束器和透镜组件组成。

参数：

AlignMeter USB
PSD size (two optionals)	9mmX9mm	4mmX4mm
Type	Dual-axis Si resin, no glass cover	Dual-axis Si resin, no glass cover
Usable beam size range	50μm to Ø8mm	50μm to Ø3mm
Update rate	Max 150 Hz at 500 Hz digital filter	Max 150 Hz at 500 Hz digital filter
Spectral range	350 – 1100nm	350 – 1100nm
Position measurement range	8mm diameter circle max. centered on the PSD	3mm diameter circle max. centered on the PSD
Power range	10 μW – 10 mW with attenuating ND filters	10 μW – 10 mW with attenuating ND filters
Power accuracy (*)	±5%	±5%
Lens type	Plano convex achromat, A/R coated	Plano convex achromat, A/R coated
Beam splitter	50:50 A:R coated, non-polarized	50:50 A:R coated, non-polarized
Temperature range	0ºc to 35ºc	0ºc to 35ºc
Optional accessories	ND filters (See Optional Accessories on page 4)	ND filters (See Optional Accessories on page 4)
	Hood for ambient light obstruction	Hood for ambient light obstruction
	(See Optional Accessories on page 4)	(See Optional Accessories on page 4)
