OPM-LD-ps Optical waveform generator with sub-nanosecond resolution

rn

 rn

rnrn

l  Multiple functions integrated in one unit (Arbitrary waveform generator/High bandwidth linear current driver/Efficient TEC controller/Laser diode)

rnrn

l OPM's Anypulse technology

rnrn

l Comprehensive GUI software

rnrn



rnrn

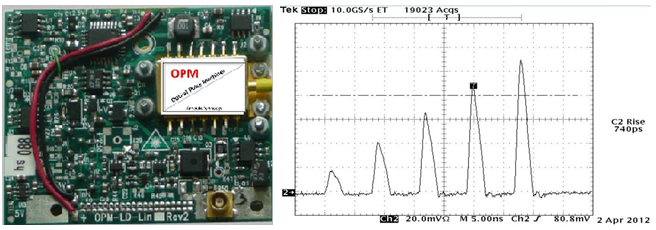

OPM-LD-Lin Electrical to optical broadband linear converter

rn

 rn

rnrn

The OPM-LD-lin was designed for systems where optical linear transmitter is required. The OPM-LD-lin offers a combination of wide bandwidth, excellent linearity and high peak power capability. It operates in frequencies of DC up to hundreds of MHz (depending on the selected version). The OPM-LD-lin coupled with an arbitrary waveform generator (AWG) forms a module with pulse shaping: model OPM-LD-ps. A wide selection of laser diodes is offered for the OPM-LD-lin. This includes wavelengths in the visible and the IR, including 1064nm and 1550nm.

rnrn

l Optical linear transmitter that includes (Linear broad-band current driver /Integrated laser diode /Efficient TEC controller /Comprehensive monitoring)

rnrn

l Compatible with AWG-2500 modules

rnrn

l RF input: differential (100 ohm) or SE (50 ohm)

rnrn

l Supports arbitrary waveforms or pulse signals

rnrn

l Peak optical power up to 1W; Peak current up to over 2A

rnrn

l DC bias control

rnrn

l Wide selection of laser diodes including: 1550nm, 1064nm or per request

rnrn

l Temperature control for fine wavelength tuning

rnrn

l Fiber output (FC/PC or FC/APC)

rnrn

l Test jig is available for quick module evaluation

rnrn



rnrn

OPM-AMP-700 Amplifier for MZ Modules

rn

 rn

rnrn

The OPM-AMP-700 is a non-inverting wide-bandwidth, linear RF amplifier.
The lower -3dB cut-off frequency point of 2KHz (typical) makes the OPM-AMP-700 suitable to amplify a wide range of pulses with minimum distortions.
With linear response up to output voltages of over 4.5V and peak voltages of over 5V the product is suitable to drive Mach-Zehnder modulators.

rnrn

l Non-inverting amplifier with gain of <30dB

rnrn

l Wide bandwidth: 3KHz to 700MHz

rnrn

l Rise and fall times of ~1ns

rnrn

l Handles pulse width up to over 10us

rnrn

l Linear response

rnrn

l Output pulses up to > 5V

rnrn

l Single 24V power supply

rnrn

l Compatible to OPM's AWG-2500 product

rnrn

l Suitable to drive M-Z optical modulators

rn
