太赫兹发射器 (碰撞雪崩渡越时间二极管)


查看大图

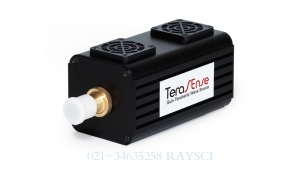

太赫兹发射器 (碰撞雪崩渡越时间二极管)

TeraSense系列太赫兹源(IMPATT diode,碰撞雪崩渡越时间二极管),是一种硅双漂移二极管,过渡区域0.6um,安装在铜散热器上。双偏移二极管的分层:重掺杂(p +)层,适度掺杂(p-)层,适度掺杂(n-)层和重掺杂(n +)层。(p +)和(n+)层允许欧姆电触点接触到外部电路。设备依靠负电阻产生和维持振荡。

  • 货  号:G599D31C1C90C9
  • 品  牌:Terasense
  • 计量单位:
  • 销售价:
购买数量:
  (库存9999+)
app hook

太赫兹发射器 (碰撞雪崩渡越时间二极管)



产品特点:
  •  可用频率: 100 GHz 140 GHz
  •  大功率输出 (80 mW30mW)
  •  稳定性高
  •  线宽缩小至1 MHz
  •  工作电流: 150 – 180 mA
  •  价格低廉
  •  结构紧凑,体积小,易于集成



产品描述:

      TeraSense系列太赫兹源(IMPATT diode,碰撞雪崩渡越时间二极管),是一种硅双漂移二极管,过渡区域0.6um,安装在铜散热器上。双偏移二极管的分层:重掺杂(p +)层,适度掺杂(p-)层,适度掺杂(n-)层和重掺杂(n +)层。(p +)(n+)层允许欧姆电触点接触到外部电路。设备依靠负电阻产生和维持振荡。

      TeraSense现在提供碰撞雪崩渡越时间二极管的升级版本。升级后的碰撞雪崩渡越时间二极管配备防护隔离器,大大提高了输出功率的稳定性。可以根据需要,选择二极管带有固定的喇叭天线,或带有WR -法兰。最佳频率为100 GHz时,典型输出功率可以达到100mW



规格参数:

型号

IMPATT diode @ 100 GHz

IMPATT diode @ 140 GHz

频率

最佳频率:100 GHz

最佳频率:140 GHz

隔离器

带有防护隔离器

带有防护隔离器

调制方式

TTL 调制 (1us rise/fall time)

TTL 调制 (1us rise/fall time)

输出功率

高功率 (80 mW 输出功率)

高功率 (30 mW 输出功率)

输出方式

圆锥喇叭天线 (固定)

法兰类型 (WR-8 WR-10)

圆锥喇叭天线 (固定)

法兰类型 (WR-6)

功耗

输入功率 2W

电源

外部电源 (24 V) 确保输入电流稳定

线宽

典型的线宽可以缩小至1 MHz
