自适应光学系统——ALPAO


查看大图

自适应光学系统——ALPAO

Alpao公司先进的技术实力,可以根据客户需求,定制高品质,易操作的自适应系统,是教学或研究自适应光学的强大工具,其开放式结构在研究及工业领域有广泛的应用。尤其适用于天文、眼科、显微技术、无线光通信及激光等领域。

  • 货  号:aosystems
  • 品  牌:ALPAO
购买数量:
  (库存10)
app hook

ALPAO自适应光学系统

Alpao公司先进的技术实力,可以根据客户需求,定制高品质,易操作的自适应系统,是教学或研究自适应光学的强大工具,其开放式结构在研究及工业领域有广泛的应用。尤其适用于天文、眼科、显微技术、无线光通信及激光等领域。

Alpao的自适应光学系统操作简便,可以作为自适应光学研究及教学的强大工具。我们可以为客户提供一整套的系统,甚至能根据客户要求,提供光学面板,电脑及需要的驱动电源和安装软件。
我们的图形接口使用友好的用户界面为用户提供综合数据。此为,任何原始数据,包括原始图片,标定矩阵等,都可以根据用户要求做深入分析。系统的修正,更新或者调整也更方便。

特点:   •及时可用          •开放式结构        •可提供标准系统或客户定制系统

应用:    •天文              •视觉科学          •显微成像激光,自由空间光





校正光学像差(来自样品,折射率不匹配和显微镜)与ALPAO即插即用AO显微镜系统一起变得非常简单。

* 部件包括:DM97-15,SH-CMOS和ACE,内置的校正单元,成像相机
* 应用于:多光子显微镜,共焦显微镜,PALM,STORM和其他荧光显微镜
* 作用:校正由样品和折射率差异引入的像差及光路中存在的像差

ALPAO可以为大气湍流补偿提供最先进的AO系统。可以提供自然指导星(NGS)或激光指导星(LGS)配置。

* 部件包括:ALPAO变形镜ALPAO高速波前传感器,ACE fast实时运算平台,校正单元,倾斜镜,倾斜传    感器,用于激光导星的聚焦平台控制系统,激光导星的倾斜机构,科学相机或其他科学仪器,数据存储模块
* 应用于:天文光学,空间碎片和卫星成像,自由空间光通信,对大气传输激光的预补偿
* 作用:校正大气湍流产生的波前畸变
* 配置:配合自然导星和激光导星工作的两种配置





ALPAO自适应软件ALPAO CORE ENGINE (ACE)

ACE是一款为自适应系统开发的创新型、操作灵活的软件体系。ACE为您提供快速,高效的工具,使用自适应光学更便捷。

使用ACE的面相对象的模块结构,用户仅需要使用模块可完成高效的操作。ACE具有性能优越,操作方便的特点,使用ALPAO变形镜和波前探测器可以使AO闭环达到480Hz。

特点:   •即可使用          •容易配合试验      •易优化


   自适应光学系统

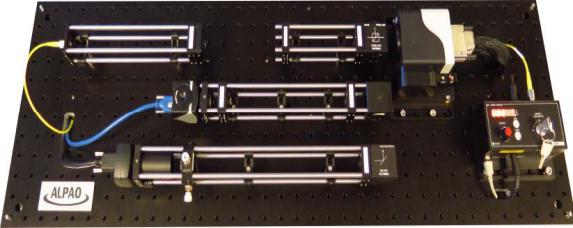

简介:AOS-0是Alpao自主研发的一套完整的闭环自适应光学系统。它包括一个快速和大行程的可变形反射镜(DM69或DM97-15),一个高精度的Shack-Hartman波前传感器以及Alpao优异的自适应光学控制系统软件。

自适应光学高速闭环系统(全称),自适应光学系统(简称),AOS(英文简称)

主要应用:天文自适应光学望远镜、激光通信、眼科成像等



核心特点:

覆盖可见光到短波红外波段

可二次开发集成进相关系统

支持100Hz~800Hz多种的闭环带宽

安装简单,结构稳定

支持多种配置





变形镜标配型号:

Model

DM69

DM9715

Number of actuators

69

97

Pupil diameter

10.5mm

13.5mm

Pitch

1.5mm

1.5mm

Maximum mirror best flat (in close loop)

7.0nm RMS (no print through effects)

Minimum tip/tilt stroke (PV, wavefront)

60µm

60µm

Minimum focus/astig. stroke (PV, wavefront)

40µm

40µm

Minimum bandwidth

> 800Hz

> 800Hz

Minimum settling time (at +/-10%)

800µs

800µs

Coating

Protected Silver

Operating temperature

-10 to 35 °C



波前传感器标配型号:

Model

HASO 4 First

WFS-VIS

Resolution

32 x 40

23 x 23

Absolute accuracy

λ/100 RMS

λ/20 RMS

Frame rate

100Hz

1004Hz

Repeatability

λ/200RMS

10nm RMS

Wavelength range

400-1100nm

250-1100nm

Detection area

4.6 x 3.6mm²

3.1 x 3.1mm²

Sensor type

CCD

EMCCD

Connection

USB 3.0

Camera Link



成像监测相机标配型号:

Model

IDS UI-3240

Resolution

1280 x 1024

Dynamic range

60dB

Frame rate

60fps

Sensor bit depth

10bit

Detection area

6.7 x 5.4mm²

Sensor type

CMOS  monochrome

Connection

USB 3.0


LPAO高速变形镜

变形镜,又称变形反射镜(DM),主要运用于各种自适应光学系统之中,主要用于校正波前畸变,它由很多驱动单元组合而成,每个驱动单元都有自己独立的控制器,在外加电压控制下,变形镜的镜面可以产生需要的形变量,从而对波前像差进行调制。变形镜自适应光学系统中的重要部件之一。
    ALPAO是从法国JosephFourier大学独立出来的公司,主要开发电磁场驱动的MEMS驱动器,最高到820 个驱动器,行程达80µm,表面质量<7nmRMS,采用先进的抛光工艺,表面粗糙度<1nm,变形镜的响应时间只有500us,带宽可以达到2KHz。

ALPAO公司可变形镜

ALPAO公司MEMS变形镜结构紧凑、相较于波士顿、Imagine等其他的微变形反射镜具有波前调制量大低磁滞性<1%,高线性度>97%。相比于MEMS静电变形镜来说,电磁驱动变形镜相较于压电变形镜的优点在于其巨大的变形量,更高的调制精度。

  blob.png blob.png



主要特点:



  • 调制量大:波前相位调制幅度超过80μm

  • 稳定度高:+/-1% over 30s,<10nm RMS over hours

·         高动态范围 :响应时间小于500μs

·         镀膜质量高: R>97% @500nm- 2.0µm

  • 表面平整:表面粗糙度 <15Å RMS

  • 亚纳米步长精度

  • 低磁滞:磁滞误差小于1%

  • 单通道相位调制幅度>5.0 µm PTV

法国ALPAO高速变形镜主要型号相关参数如下:

型  号

参   数

DM69

DM88

DM97-08

DM97-15

DM241

DM277

DM468

DM820

单通道口径

1.5mm

2.5mm

0.8mm

1.5mm

2.5mm

1.5mm

通道数

69

88

97

97

241

277

468

820

孔径

10.5mm

20.0mm

7.2mm

13.5mm

37.5mm

24.5mm

33.0mm

45.0mm

闭环系统镜面平整度

7.0nm RMS (no print   through effects)

最大形变量(PTV)

60µm

40µm

80µm

60µm

40µm

15µm

聚焦/散光形变量(PTV)

40µm

30µm

40µm

40µm

30µm

10µm

3x3最大形变量(PTV)

>25µm

>10µm

响应时间(+/-10%)

800μs

1.6ms

800μs

1.6ms

500μs

带宽

>750HZ

>400HZ

>750HZ

>400HZ

>2000HZ

45°相位延迟频率

> 500 Hz

> 300 Hz

> 500 Hz

> 300 Hz

> 1500 Hz

回程误差

<2%

非线性误差

<3%

涂层

保护银(或其他高反射率涂层)

操作温度

-10~35



自适应光学系统




ALPAO自适应光学系统是为您的应用和需求量身打造的系统。它们基于十多年AO系统的许多应用经验。选择您的AO套件在您自己的系统中进行定制。



即插即用AO显微镜系统

LGS大气补偿系统


校正光学像差(来自样品,折射率不匹配和显微镜)与ALPAO即插即用AO显微镜系统一起变得非常简单。



用于显微镜的ALPAO即插即用系统适用于大多数应用,如多光子显微镜,共聚焦显微镜,荧光显微镜,PALM或STORM等

基于强大的标准设计,A​​LPAO能够以极具竞争力的价格提供与您的显微镜完美匹配的系统。

ALPAO可以为大气湍流补偿提供较为先进的AO系统。

可以提供自然指导星(NGS)或激光指导星(LGS)配置。


典型的应用是:
•天文学
•碎片和卫星成像
•自由空间光学(FSO)通信
激光预补偿大气像差
