NKT_Onefive激光器应用案例:STED受激发射损耗荧光显微镜

发布日期:2020-02-28

受激发射损耗荧光显微镜(STED)

荧光显微镜能够以微结构对细胞区室进行高度特异性成像,同时获得最高对比度。然而,由于衍射极限的存在,常规显微镜的分辨率被限制在半波长左右。为突破分辨率限制,在过去的几十年间产生了多种不同的方法,如通过不断开启和关闭单个荧光光斑、结构化照明、光学波动或用损耗光减小光斑发光面积等。

STED技术是其中最为有效的光学超分辨方法之一。通过引入一束损耗光以受激发射的方式来抑制有效荧光的发射,STED可以实现超衍射极限的分辨率。自1994Stefan W. Hell提出以来,STED技术已日趋成熟。

工作原理:

STED受激发射损耗显微镜技术广泛应用于生物、医学和材料领域,以突破衍射极限、实现高分辨的荧光样品显微。在共聚焦扫描显微镜中,样品被一束衍射极限的脉冲激光激发,伴随的圈状二级光束则是发色团发光时产生的红移。

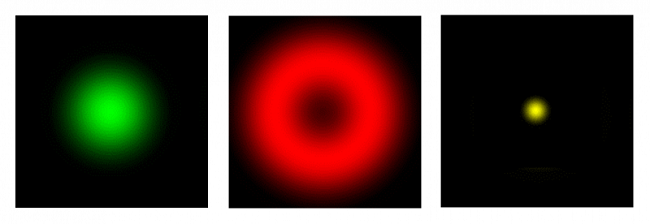

左:来自SUPERK的衍射极限激发光;中:来自Katana-HP的圈状损耗光;

右:损耗后的超分辨率荧光信号。

这就能够使得共聚焦激发光团的外圈被耗散,而剩下的荧光就仅会从激发光团的中心收缩处发射。

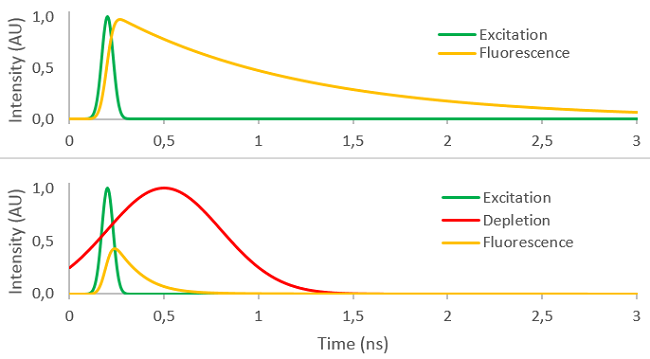

荧光信号的时间表现。上:圈状光斑中央的最小值; 下:圈状光斑带损耗光后。

SUPERK超连续谱激光器能够提供可见光(VIS)及近红外(NIR)范围内的连续光谱、优秀的单模光束质量(M2<1.1)和皮秒(ps)级别的脉宽。与NKT Photonics的滤光片技术结合后,就可以转变为可调谐激光器,从而优化可将光和近红外区域内的每种光团的吸收激发。

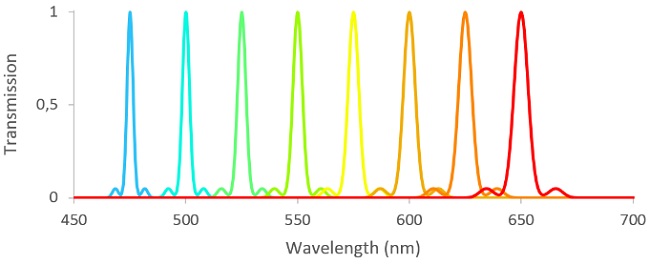

SUPERK激光器经SUPERK SELECT后,在多个不同滤光范围内的超连续谱激光透过率

Onefive KATANA HP高功率皮秒激光器也适用于可见光-近红外范围内的不同波长,能够提供皮秒级别脉宽的激光脉冲,因此适用于作为STED的损耗光。

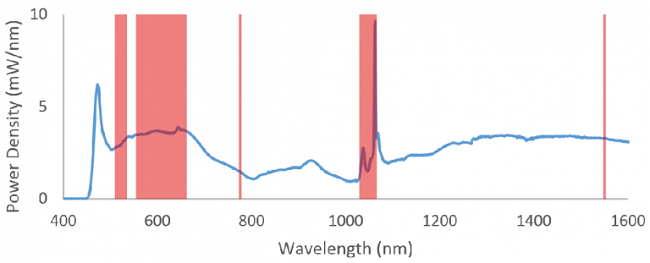

蓝色:SUPERK Extreme EXW-12的光谱功率密度;红色:KATANA HP激光器的可用波长

除了使用适当的波长和激光功率组合外,在STED显微镜中,精确调节激发光和损耗光脉冲的同步也至关重要,从而实现在每个荧光周期开始时同步激发光团的有效耗尽。

NKT Photonics的锁模超连续谱激光器配备有NIM触发输出,内置可调触发延迟的标准功能。Onefive KATANA HP皮秒激光器可以作为外部触发输入的从属激光器,从而允许通过软件精准、简便的调整激励和耗尽脉冲。

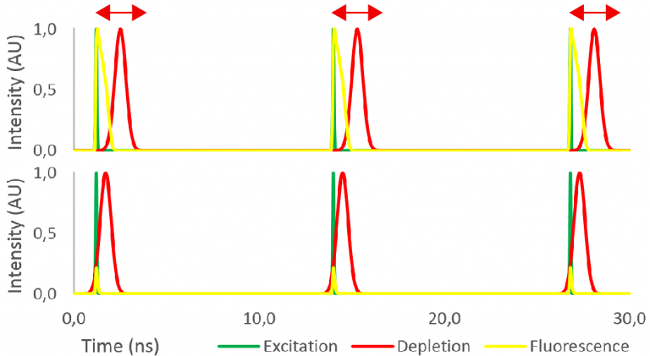

激发光和损耗光脉冲易于调制,可便捷地优化损耗光以获得最佳分辨率

在实验中,分辨率主要受所用发色团的光物理限制,这也是荧光显微发展迅速的原因。因此,超连续谱激光器自由选择激发波长的灵活性有助于为Vis-NIR波段荧光显微未来的发展做好准备。

SuperK平台与KATANA HP激光器系列产品的结合,是市场上STED荧光显微产品的最佳交钥匙解决方案之一,已经通过全球多个案例的成功验证。其中最为知名的就是在德国徕卡显微系统公司(Leica)SP8 X共聚焦显微镜中的应用,自201410月起Onefive已正式成为其脉冲受激发射损耗系统(STED)775nm专用激光源的独家供应商。

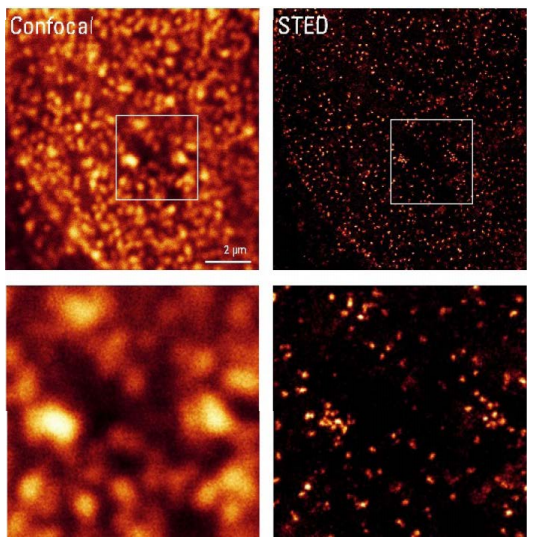

共聚焦扫描显微镜图像(左)与超分辨率STED图像(右)的对比。来源于Leica TCS SP8 STED 3X显微镜(Courtesy of Leica Microsystems)。



适用于STED显微镜的硬件配置:



超连续谱激发光:

SuperK FIANIUM/ EXTREME

SuperK SELECT/VARIA

SuperK 保偏光纤传输



脉冲损耗光:

Onefive KATANA 08 HP(775 nm)

Onefive KATANA 06 HP(592 nm)
