Oclaro LC94 980泵浦激光二极管


查看大图

Oclaro LC94 980泵浦激光二极管

Oclaro LC94 980泵浦激光二极管

  • 货  号:ECS000160
  • 销售价:
购买数量:
  (库存10)
app hook
产品属性
工作电压 V 2.5
中心波长(974) nm 974
光谱宽度(-13dB) nm 1
峰值波长的温度依赖性 nm/°C 0.02
热敏电阻β值 K 3575+/-36
热敏电阻阻抗 kΩ 10+/-0.5
光纤截止波长(nm) 930+/-50
模场直径 μm 4.2+/-0.3
包层直径 μm 125+/-0.5
光纤涂层直径 μm 245+/-10
纤芯/包层同心度 μm 280+/-20
涂层包层偏移μm ≤0.3
无扭结功率 mW 100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
产品简介:
这些激光器是用来作为掺铒光纤放大器(EDFA)泵浦光源而设计的。光纤激光器与光纤耦合的工艺技术保证其输出具有很高的时间和温度稳定性。光栅位于尾纤中来稳定波长。LC94系列激光器采用双光纤布拉格光栅来增强温度和功率稳定性。产品的波长基本不随驱动电流、温度和光学回路的变化而变化。器件提供无扭结的输出功率为300mW。
产品特点:
1、光纤布拉格光栅的波长稳定
2、无扭结输出功率300mW
3、单模尾纤
4、内置热电热泵和监控光电二极管
5、密封14针蝶形封装
6、符合Telcordia gr-468-core标准
7、经过现场测试的高可靠性
8、符合RoHS标准
应用领域:
1、低噪声掺铒光纤放大器
2、密集波分复用(DWDM)的掺铒光纤放大器
3、有线电视应用
操作特性(温度- 20到75°C、热沉温度25°C、监测二极管偏压5V、连续操作):
974nm编码 无扭结功率mW 974nm编码 无扭结功率mW
LC94ZC74-20R 100mW LC94A74-20R 200mW
LC94ZD74-20R 110mW LC94B74-20R 210mW
LC94ZE74-20R 120mW LC94C74-20R 220mW
LC94ZF74-20R 130mW LC94D74-20R 230mW
LC94ZG74-20R 140mW LC94E74-20R 240mW
LC94ZH74-20R 150mW LC94F74-20R 250mW
LC94ZJ74-20R 160mW LC94G74-20R 260mW
LC94ZK74-20R 170mW LC94H74-20R 270mW
LC94ZL74-20R 180mW LC94J74-20R 280mW
LC94ZM74-20R 190mW LC94K74-20R 290mW
    LC94L74-20R 300mW
绝对最大定值:
参数 单位 最小 最大
工作温度 °C -20 75
存储温度 °C -40 85
光纤弯曲半径 mm 20
焊接温度(10秒) °C   350
激光正向电流(连续运行) mA   800
激光反向电压 V   2
热泵电流 A   2.2
光纤的规格:
参数 单位 说明 最小 标准 最大
光纤类型   纯模980或同等250 μm
光纤接口   裸纤,粗糙的切割
截止波长 nm   880 930 980
模场直径 μm @980 3.9 4.2 4.5
包层直径 μm 124.5 125 125.5
光纤涂层直径 μm 丙烯酸酯材料,机械剥离 235 245 255
光栅涂径 μm   260 280 300
纤芯包层的偏移 μm       ≤0.3
光纤检测 kpsi   150

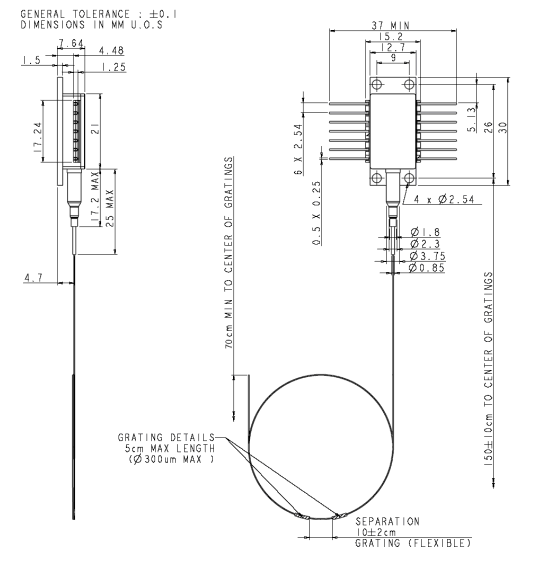

封装尺寸(mm):

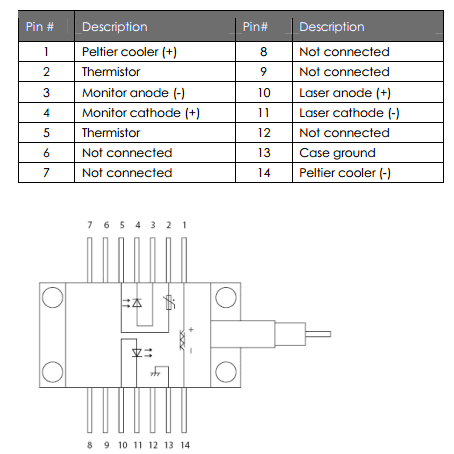

针脚定义:
