Superlum  M-S系列 台式宽带光源


查看大图

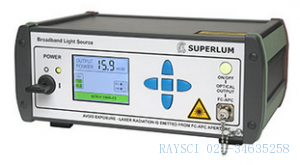

Superlum M-S系列 台式宽带光源

SUPERLUM 是一家超辐射发光二极管和模块的生产商,它是一家国际公司,总部位于爱尔兰。我们主要开发和生产:基于SLED模块并且带有特殊驱动电路的低相干光源 超辐射发光二极管(SLED) 模块,覆盖了650 – 1620 nm波段 我们的模块已成功应用于:光学相干断层成像术 (OCT);光纤陀螺和其他光纤传感器;布拉格光栅传感器;光学测量;光学计量;WDM 和 DWDM器件测试

  • 货  号:M-S
  • 品  牌:Superlum
  • 计量单位:
购买数量:
  (库存1)
app hook



Superlum  M-S系列 台式宽带光源

一、产品介绍:

Superlum M-S系列是我们的第二代S系列宽带光源,具有功率高、光谱范围宽等优点,该产品基于Superlum的单模光纤耦合超辐射发光二极管模块(SLDs)

二、产品特点:

² 最高输出功率超过30 mW

² 宽光谱范围

² 短相干长度

² 输出功率可调

² 隔离度最高 -30 dB

² 可选带有衰减器的型号

² 可通过USB连接或TTL信号远程控制

² 电源 (100-240 V AC)

² 保修两年

三、输出功率的调整:

Superlum可提供两种类型的M-S 宽带光源,也就是说,可以选择携带可变光衰减器 (VOA)或者不携带。前者的型号名称带有后缀 "-VA" 。对于两种型号,输出功率都在 0–100% 范围内可调,调节跨度为 10% 。在满功率(100%)时,可以保证具有最好的光谱特性。



1、不安装VOA的光源的特性和型号

在不含可变光衰减器 (VOA)M-S系列光源中,通过改变SLD的驱动电流来调节输出功率,这会引起光谱形状的变化。对于钟形谱的光源型号,这种变化影响不大;但对于复杂的多峰光谱的光源型号,可能会有较大影响。



光谱特性:



                                                                                      M-S-795-G-I-15宽带光源光谱

左图:不同输出功率水平下的光谱:100% (20 mW SMF, 黑线)50% (10 mW SMF, 蓝线)10% (2 mW SMF, 红线)。右图:相同但是归一化:100% (黑线)10% (红线)

                                                                       M-S-840-B-I-15宽带光源光谱曲线

左图:不同输出功率水平下的光谱:100% (20 mW SMF, 黑线)50% (10 mW SMF, 蓝线)10% (2 mW SMF, 红线)。右图:相同但是归一化:100% (黑线)10% (红线)


标准型号:

      标准型号的主要参数都列在下表中。光谱和相干函数可在附件中进行查看。

型号

中心波长 (nm)

谱宽,FWHM (nm)

输出功率,SM (mW)





Min.

Typ.

Min.

Typ.

M-S-670-G-I-4

670 ± 10

6

7

4.0

5.0

M-S-785-B-I-15

785 ± 10

40

45

15.0

20.0

M-S-795-G-I-15

795 ± 5

13

15

15.0

20.0

M-S-840-B-I-7

840 ± 10

45

50

7.0

9.0

M-S-840-B-I-15

840 ± 10

45

50

15.0

20.0

M-S-840-G-I-20

840 ± 10

20

25

20.0

25.0

M-S-840-G-I-30

840 ± 10

20

25

30.0

35.0

M-S-850-G-I-20

850 ± 10

15

20

20.0

25.0

M-S-880-G-I-10

880 ± 10

30

40

10.0

15.0

M-S-1050-G-I-15

1050 ± 10

30

35

15.0

20.0

M-S-1050-B-I-10

1050 ± 10

60

70

10.0

15.0


2、安装VOA的光源的特性和型号

在含有可变光衰减器 (VOA)M-S系列光源中,SLD本身始终发出的100%的输出功率。输出功率是通过宽带光衰减器(VOA)进行改变的,VOA安装在SLD模块和光隔离器的后边。这些宽带光源,改变输出功率对光谱的影响很小(参考下面的例子)。

一般情况下,对于SLD具有多峰光谱的M-S系列光源,Superlum会配有VOA。而对于SLD具有钟形谱的M-S系列光源,VOA可根据客户要求选配。在应用时,如果需要改变输出功率,同时需要稳定的光谱形状和中心波长,在这种情况下,就需要配有VOAM-S系列光源。

光谱特性:



                                                                       M-S-840-B-I-15-VA宽带光源光谱曲线
左图:不同输出功率水平下的光谱:
100% (15 mW SMF, 黑线)50% (7.5 mW SMF, 蓝线)10% (1.5 mW SMF, 红线)。右图:相同但是归一化:100% (黑线)10% (红线)

标准型号:

 标准型号的主要参数都列在下表中。光谱和相干函数可在附件中进行查看。

型号

中心波长 (nm)

谱宽,FWHM (nm)

输出功率,SM (mW)





Min.

Typ.

Min.

Typ.

M-S-785-B-I-15-VA

785 ± 10

40

45

15.0

16.0

M-S-840-B-I-15-VA

840 ± 10

45

50

15.0

16.0
