德国HOLOEYE衍射光学元件


查看大图

德国HOLOEYE衍射光学元件

衍射光学在工业中的应用越来越广泛。从印刷,材料处理,传感,非接触式测试,生物科技到光学技术和光学测量,衍射光学为激光系统提供了更多的增值。通过在激光光束的光场中使用衍射光学元件(DOE),激光光束的“形状”可以被控制灵活的调整到各种应用需求。

  • 货  号:G5993ECCE99715
  • 品  牌:Holoeye
  • 销售价:
购买数量:
  (库存9)
app hook

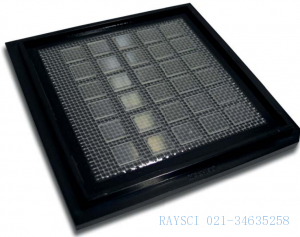

德国HOLOEYE衍射光学元件(DOE)

衍射光学在工业中的应用越来越广泛。从印刷,材料处理,传感,非接触式测试,生物科技到光学技术和光学测量,衍射光学为激光系统提供了更多的增值。通过在激光光束的光场中使用衍射光学元件(DOE),激光光束的“形状”可以被控制灵活的调整到各种应用需求。

DOE元件表面的微结构,在光子自由空间传播的过程中扮演着路由的作用,衍射光学元件通过使用表面的微结构来实现光学函数。表面微结构浮雕有2个或多个台阶。表面结构一般刻蚀在熔融石英或者玻璃表面,或者刻蚀在各种聚合物材料上。





HOLOEYE提供的衍射光学元件:



激光分束、平顶整形、图像生成

光束整形元件

线条衍射元件、十字线衍射元件

衍射透镜(菲涅尔透镜、微透镜阵列)

光栅(振幅、相位、闪耀光栅)

随机相位图

波前生成







标准衍射元件(塑料材质)                     标准衍射元件(玻璃材质)

标准塑料材质DOE(未镶边框)

圆形PMMA材质或者PC材质元件,直径8mm

标准玻璃材质DOE(未镶边框)

丙烯盐酸,圆形玻璃基底,直径18mm。















标准塑料材质DOE(带边框)

圆形PMMA或者PC材料,直径8mm,固定在一个直径12.7mm的金属不锈钢圆环上,方便实验室使用。

标准玻璃材质DOE(带边框)

丙烯盐酸,圆形玻璃基底,直径18mm。固定在一个直径为25mm的黑色表面的金属上,方便M4接口使用。



定制衍射元件

第一步是给出一个包含了所有参数的规格书,在一些情况下,需要进行可行性验证,HOLOEYE提供多种现成的衍射光学元件。这些产品的验证试验通常有助于规范的推导,另外,作为一个空间光调制器(SLM)的供应商。HOLOEYE拥有使用SLM设备来证明DOE光学性能的能力。

解决方案:

系统分析

可行性研究

通过标准DOE或SLM进行试验性研究

根据客户的要求定制衍射元件

制作原型样品

用于DOE复制的模板

衍射元件复制

光学性能测试




Holoeye 多线衍射元件 结构光DOE 随机点阵DOE 散斑衍射光学元件

Holoeye 衍射光学元件——多线、结构光、散斑、随机点阵



Holoeye在衍射元件的设计方面具有非常丰富的经验,衍射光学元件的原理是基于衍射光学,通过镜片表面的微结构对入射光的能量分布和相位进行调控,表面微结构的尺寸和激光波长为同一量级。表面微结构一般可分为2台阶,4台阶,8台阶,16台阶和连续面形,能够通过不同的光刻、刻蚀和掩膜工艺实现,Holoeye在批量生产衍射光学元件上具有一套成熟的流程和品质管控。

 Holoeye的提供多达上百种的衍射元件标准产品,包括随机点阵、散斑、多线光斑、扫描框等图形。Holoeye的衍射光学元件DOE可以用于一定波长范围内的激光,比如500nm~900nm,同样可以得到非常清晰的光斑效果,只是0级光强会受一点影响。

Holoeye衍射元件的标准规格见附件:

DOE

Description

DE-R 213

11 lines (Square)

DE-R 233

7 lines (Square)

DE-R 250

5 lines (Rectangular)

DE-R 251

7 lines (Rectangular)

DE-R 252

5 lines (Square)

DE-R 253

11 lines (Square,Thin lines)

DE-R 254

25 lines (Square)

DE-R 255

65 lines (Square, Central Line Thicker)

DE-R 284

41 lines (Rectangular)

DE-R 263

1:5 Dot Line

DE-R 264

1:9 Dot Line

DE-R 265

1:19 Dot Line

DE-R 266

QC-Line – 5@633

DE-R 267

QC-Line – 30@532

DE-R 281

1:11 Dot Line

DE-R 282

1:99 Dot Line

DE-R 283

QC-Line – 20@633

DE-R 286

QC-Line – 30@660

DE-R 287

QC-Line – 45@660

DE-R 337

1:99 Dot Line

DE-R 205

Cross – 5@650

DE-R 212

Cross – 25@532

DE-R 214

Cross – 2@645

DE-R 218

Cross– 15@640

DE-R 239

Cross – 5@520

DE-R 245

Cross – 10@633

DE-R 246

Cross with surrounding

high contrast area -@633

DE-R 247

Cross – 25@645

DE-R 248

Cross – 37@645

DE-R 249

Cross – 45@633

DE-R 270

Cross – 30@640

DE-R 280

Cross – 60@635

DE-R 289

Cross – 15@520

DE-R 340

Cross – 60@450

DE-R 342

Cross – 52@515

DE-R 206

17 x 17 Dots

DE-R 223

2 x 2 + 1 Dots

DE-R 231

101 x 101 Dots

DE-R 241

21 x 21 Dots

DE-R 242

16 x 16 Dots

DE-R 243

17 x 17 Dots

DE-R 244

13 x 13 Dots

DE-R 257

51 x 51 Dots

DE-R 258

11 x 11 Dots

DE-R 339

6 x 6 Dots

DE-R 219

Solid Line Circle

DE-R 220

1 : 16 Dot Circle

DE-R 221

1:72 Dot Circle

DE-R 229

1:36 Dot Circle

DE-R 238

Solid Line Circle

DE-R 240

1:16 Dot Circle

DE-R 268

Solid Line Circle

DE-R 215

Viewfinder

DE-R 234

Viewfinder (Lines Square)

DE-R 236

Solid Line Square

DE-R 256

Square Grid 51 x 51线

DE-R 259

5 Rings

DE-R 260

Viewfinder (Circle + Cross)

DE-R 261

Viewfinder (Dot Circle + Cross)

DE-R 262

Viewfinder (Dot Square)

DE-R 269

10 Rings

DE-R 285

Hexagon

DE-R 288

Viewfinder

DE-R 332

33000-Dot

Pseudo-Random

Pattern (60°x42°@830nm)

DE-R 335

33000-Dot Pseudo-Random

Pattern (46°x32°@650nm)

DE-R 354

Square Grid 10×10

DE-R 372

40100-Dot Pseudo-Random Pattern

DE-R 375

29594-Dot Pseudo-Random Pattern

DOE

Description

DE-R 213

11 lines (Square)

DE-R 233

7 lines (Square)

DE-R 250

5 lines (Rectangular)

DE-R 251

7 lines (Rectangular)

DE-R 252

5 lines (Square)

DE-R 253

11 lines (Square,Thin lines)

DE-R 254

25 lines (Square)

DE-R 255

65 lines (Square, Central Line Thicker)

DE-R 284

41 lines (Rectangular)

DE-R 263

1:5 Dot Line

DE-R 264

1:9 Dot Line

DE-R 265

1:19 Dot Line

DE-R 266

QC-Line – 5@633

DE-R 267

QC-Line – 30@532

DE-R 281

1:11 Dot Line

DE-R 282

1:99 Dot Line

DE-R 283

QC-Line – 20@633

DE-R 286

QC-Line – 30@660

DE-R 287

QC-Line – 45@660

DE-R 337

1:99 Dot Line

DE-R 205

Cross – 5@650

DE-R 212

Cross – 25@532

DE-R 214

Cross – 2@645

DE-R 218

Cross– 15@640

DE-R 239

Cross – 5@520

DE-R 245

Cross – 10@633

DE-R 246

Cross with surrounding

high contrast area -@633

DE-R 247

Cross – 25@645

DE-R 248

Cross – 37@645

DE-R 249

Cross – 45@633

DE-R 270

Cross – 30@640

DE-R 280

Cross – 60@635

DE-R 289

Cross – 15@520

DE-R 340

Cross – 60@450

DE-R 342

Cross – 52@515

DE-R 206

17 x 17 Dots

DE-R 223

2 x 2 + 1 Dots

DE-R 231

101 x 101 Dots

DE-R 241

21 x 21 Dots

DE-R 242

16 x 16 Dots

DE-R 243

17 x 17 Dots

DE-R 244

13 x 13 Dots

DE-R 257

51 x 51 Dots

DE-R 258

11 x 11 Dots

DE-R 339

6 x 6 Dots

DE-R 219

Solid Line Circle

DE-R 220

1 : 16 Dot Circle

DE-R 221

1:72 Dot Circle

DE-R 229

1:36 Dot Circle

DE-R 238

Solid Line Circle

DE-R 240

1:16 Dot Circle

DE-R 268

Solid Line Circle

DE-R 215

Viewfinder

DE-R 234

Viewfinder (Lines Square)

DE-R 236

Solid Line Square

DE-R 256

Square Grid 51 x 51线

DE-R 259

5 Rings

DE-R 260

Viewfinder (Circle + Cross)

DE-R 261

Viewfinder (Dot Circle + Cross)

DE-R 262

Viewfinder (Dot Square)

DE-R 269

10 Rings

DE-R 285

Hexagon

DE-R 288

Viewfinder

DE-R 332

33000-Dot

Pseudo-Random

Pattern (60°x42°@830nm)

DE-R 335

33000-Dot Pseudo-Random

Pattern (46°x32°@650nm)

DE-R 354

Square Grid 10×10

DE-R 372

40100-Dot Pseudo-Random Pattern

DE-R 375

29594-Dot Pseudo-Random Pattern
