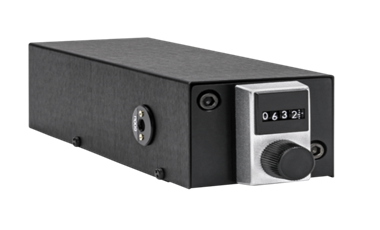

Mini-Chrom单色仪

Mini-Chrom单色仪是一系列结构紧凑、焦距74mm、Fastie-Ebert型结构的小型单色仪产品,非常适合一般的光谱学应用以及OEM系统集成。

  • 货  号:Mini-Chrom
  • 品  牌:Rayscience
购买数量:
  (库存9999+)
app hook

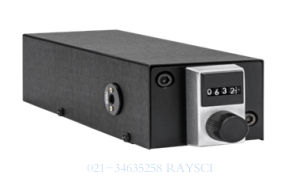

Mini-Chrom单色仪

Mini-Chrom单色仪是一系列结构紧凑、焦距74mmFastie-Ebert型结构的小型单色仪产品,非常适合一般的光谱学应用以及OEM系统集成。



扫描型单色仪         标准型单色仪          数字型单色仪        扫描数字型单色仪

卤钨灯模块 单色仪配件 步进控制器

迄今为止超过30000台的销量,已证明了Mini-Chrom高度可靠的精度和卓越的使用寿命。Mini-Chrom可集成应用于复杂的分析设备和生物医学仪器,如临床化学分析仪、高效液相色谱检测器、工业过程分析仪、紫外-可见-近红外分光光度计等,并可用于实验室研究。

其光通量、分辨率、杂散光和功率处理等关键参数,可与许多大型的、价格昂贵的单色仪相媲美。Mini-Chrom单色仪专为减少像散像差,提高分辨率而设计。每个单元都包括一组固定的狭缝,用户可以很容易地将其更改为更宽或更窄的狭缝,以优化特定应用程序的光通量或分辨率。

在实验室环境中,我们提供包括步进控制器和卤钨灯灯模块在内的一系列配件,以增强Mini-Chrom单色仪的通用性。参照以下表格比较四种型号。

标准型单色仪

MC1 系列

数字型单色仪

DMC1 系列

扫描型单色仪

SMC1 系列

扫描数字型单色仪

SDMC1 系列

波长范围

8 种型号

190-2200nm

8 种型号

190-2200nm

8 种型号

190-2200nm

8 种型号

190-2200nm

波长读出

测微器

4位计数器

na

4位计数器&连接工具

波长选择

手动

手动

步进或伺服控制电机(不含)

手动&步进电机(包含

典型应用

手动旋转    单波长选择

手动旋转    单波长选择  数字读出

电机驱动波长间隔的单一或重复扫描离散波长的顺序选择

电脑控制对一个选定波长的扫描                      常规的可视化波长读出和手动波长可调

应用领域

科研,工程,  生命科学

科研,工程,  生命科学

科研,工程,   生命科学,  OEM系统集成

科研,工程,生命科学,  OEM系统集成

型号和分辨率

型号

光栅刻线/闪耀波长/ 类型

线性色散(nm/mm)

波长范围

对应狭缝宽度分辨率(nm)

50

um

100

um

150

um

300

um

600

um

1

mm

01

2400/250nm 全息

5.34

190-650nm

0.27

0.53

0.8

1.6

3.21

5.34

02

1800/250nm 全息

7.27

200-800nm

0.36

0.73

1.09

2.18

4.36

7.27

03

1800/500nm 全息

7.16

300-800nm

0.36

0.73

1.09

2.18

4.36

7.27

04

1200/750nm 刻划

10.66

500nm-1.2um

0.53

1.06

1.59

3.19

6.37

10.62

04V

1200/500nm 全息

10.66

420nm-1.15um

0.53

1.06

1.59

3.19

6.37

10.62

05G

830/1.2um 刻划

15.42

750nm-1.7um

0.77

1.54

2.31

4.62

9.24

15.4

06G

600/1.6um 刻划

21.73

850nm-2.2um

1.08

2.17

3.25

6.5

13.0

21.67

07

1200/400nm 刻划

11.15

360-800nm

0.6

1.1

1.7

3.3

6.7

11.2

标准光栅效率曲线



单色仪其他配件

(1) 可变换狭缝对

Mini-Chrom单色仪标配一对300微米狭缝。用户可以选购其他狭缝对来优化单色仪的分辨率或光通量。可选狭缝对宽度为50100150300600 1000微米,高度均为 4 毫米。更换狭缝对只需要几秒钟,无需任何工具。





(2) 孔径适配器

孔径适配器将单色仪入口/出口狭缝端口转换为可兼容SMA 905光纤组件的端口。



(3) 氧化钬校准滤光片

由安装在金属支架上的2.5 毫米厚氧化钬虑光镜片组成。包含从350nm800nm的校准波长光谱扫描。参考扫描和指定波长之间的对比只需几秒钟。

(4) 高阶截止滤光片

用于截止高阶(λ/ 2,λ/ 3,λ/ 4等等)辐射。高阶截止滤光片是安装在环中的长波通滤光片。截止滤光片需要与特定单色器匹配。

(5) 光纤

光纤直接插入 Mini-Chrom单色仪入口或出口,功能上替代了标准空气狭缝。该光纤由若干光线束排列在一起,在连接单色仪的一端形成一个4毫米高和1毫米宽的照射/采集孔。在光纤的另一端,光纤束排列成直径2.0毫米的圆形端口,这种端口可以安装于SMA 905 连接器,也可以安装于直径4.57毫米、12.7 毫米长的不锈钢套圈内。光纤长度152厘米。

还可为这些光纤提供组件,这些组件预先配置了一个位于照射/采集孔上的精密空气狭缝,从而实现 更高的光谱分辨率和光通量控制。可选孔径大小均为4毫米高,包括100150300600微米的宽度。对于400纳米以下的应用,可提供石英光纤。所有光纤可定制长度。





(6) 步进控制器

PCM-02是一个模块化控制器,非常适合驱动扫描数字型单色仪。通过计算机,可以控制单色仪选择一个特定的波长,以及扫描一个波长范围。

当使用一个终端驱动单色仪时,用户可以使用超过25种命令来控制光栅驱动的各种操作(例如,移动距离、移动的初始速度和最终速度、加速度、暂停时间等)。命令可以在任何时候发送,即使是在电机工作的时候。电机控制器板包括超过2000字节的非易失性存储器来存储复杂的运动控制程序。



(7) 卤钨灯模块

该卤钨灯光源模块包括一个20W的石英外壳卤钨灯、灯室外壳、快门组件、具有可变孔径组件的底座以及12V直流供电电源。灯内的卤化物会回收沉积在灯壳内,最终钨回到灯丝。这种钨的循环使用有效防止了灯输出的衰减,尤其是紫外光波段下,延长了灯的使用寿命。

该光源可以用作可见光和近红外光源(340m-3um),或者作为构建各种光谱光度测量系统的光源模块。

该光源可以与Mini-Chrom单色仪配合一起使用,以组成一个紧凑的通用单色光源。灯壳中的石英透镜将钨丝灯的光辐射聚焦到单色仪的狭缝上,从而避免了额外光学校准。


微型单色仪 Mini-Chrom







仪器介绍:Mini-Chrom微型单色仪系列由于低廉的价格,优越的性能,到目前为止,已经卖出了20000多套,它们大部分被安装在各类分析、测量仪器上,广泛的应用在各个领域。当它们单独使用时,它们在学校、企业和研究所等基础研究、应用科学研究领域有着广泛的应用。





Mini-Chrom单色仪的光路图:是法斯第-艾伯特结构,入口狭缝和出口狭缝的尺寸可换,范围从50um1mm不等,以满足不同的分辨率和灵敏度要求,具体分辨率与狭缝尺寸的关系见下表。光路中的三块反射镜可以镀铝膜和金膜,它们对不同的波段有不同的反射率。铝膜在整个波段范围内都有较高的反射率,但在850nm附近有一个下降峰。如果您要的波段刚好在这附近,则您可以选择镀金膜的反射镜,但是镀金膜的反射镜在波长短于650nm后急剧下降(见本文最后面的图)。通过旋转光栅,可以让不同波长的光通过出口狭缝,波长选择可以通过手动和扫描(步进电机带动)两种方式。按照光栅的转动方式和波长读出方式的不同,Mini-Chrom单色仪系列有四种型号:标准型MC,数字型DMC,扫描型SMC和扫描数字型SDMC

Fig Mini-Chrom单色仪的光路图





不同模块的选择和分辨率的关系

光栅模块

线数/闪耀波长
和类型

波长范围

分辨率(nm)与狭缝尺寸的关系

01

2400/250nm 全息

190-650nm

0.28

0.55

0.83

1.66

3.32

5.54

02

1800/250nm 全息

200-800nm

0.37

0.74

1.11

2.22

4.44

7.41

03

1800/500nm 全息

300-800nm

0.36

0.72

1.08

2.16

4.32

7.21

04

1200/750nm 规则

500nm-1.2um

0.56

1.13

1.69

3.39

6.77

11.29

05

830/1.2um 规则

750nm-1.7um

0.77

1.54

2.31

4.63

9.25

15.42

06

600/1.6um 规则

850nm-2.2um

1.07

2.14

3.22

6.43

12.87

21.45

  注:所有狭缝的高度为4mm





标准型MC:通过旋转螺旋测微尺来选择出射波长,并直接从上面读出出射波长值。给MC型单色仪配上十字线和比较仪,可以使MC单色仪成为一个手提式摄谱仪。

它可以用来识别元素的发射谱线或者光源谱线。拆除十字线和比较仪后,手提式摄谱仪回到MC型单色仪,使用很方便。

总体尺寸为:150mm×59mm×49mm;重量为:0.5Kg

目录号

型号

波长范围

6-0101

MC 1-01

190nm-650nm

6-0102

MC 1-02

200nm-800nm

6-0103

MC 1-03

300nm-800nm

6-0104

MC 1-04

500nm-1.2um

6-0105

MC 1-05

750nm-1.7um

6-0106

MC 1-06

850nm-2.2um

6-0107

MC 1-05G

750nm-1.7um

6-0108

MC 1-06G

850nm-2.2um

6-0109

MC 1-03S

300nm-800nm

  05G06G采用金膜反射镜,加强近红外区的反射;
  03S
带有十字线和比较仪,用作手提式摄谱仪。





数字型DMC:通过旋转数字盘来选择出射波长,直接从数字盘上读出出射波长值。所有型号的波长选择精度和波长读数精度达到0.2nm。给DMC型单色仪配上十字线和比较仪,可以使DMC单色仪成为一个手提式摄谱仪。

它可以用来识别元素的发射谱线或者光源谱线。拆除十字线和比较仪后,手提式摄谱仪回到DMC型单色仪,使用很方便。

总体尺寸为:139mm×59mm×49mm;重量为:0.7Kg

目录号

型号

波长范围

6-0401

DMC 1-01

190nm-650nm

6-0402

DMC 1-02

200nm-800nm

6-0403

DMC 1-03

300nm-800nm

6-0404

DMC 1-04

500nm-1.2um

6-0405

DMC 1-05

750nm-1.7um

6-0406

DMC 1-06

850nm-2.2um

6-0407

DMC 1-05G

750nm-1.7um

6-0408

DMC 1-06G

850nm-2.2um

6-0409

DMC 1-03S

300nm-800nm

  05G06G采用金膜反射镜,加强近红外区的反射;
  03S
带有十字线和比较仪,用作手提式摄谱仪。





扫描型SMC:扫描型SMC单色仪由步进电机或饲服电机装置驱动光栅轴转动,不同波长的光顺序通过出射狭缝,以此来选择出射波长。为防止不小心破坏光栅,机构带有限位装置,使光栅转动限制在一个安全的范围内。SMC不带波长读出器。

SMC特别适合在波长需要重复定位情况下的应用。

总体尺寸为:95mm×59mm×49mm;重量:0.45Kg

目录号

型号

波长范围

6-0201

SMC 1-01

190nm-650nm

6-0202

SMC 1-02

200nm-800nm

6-0203

SMC 1-03

300nm-800nm

6-0204

SMC 1-04

500nm-1.2um

6-0205

SMC 1-05

750nm-1.7um

6-0206

SMC 1-06

850nm-2.2um

6-0207

SMC 1-05G

750nm-1.7um

6-0208

SMC 1-06G

850nm-2.2um

  05G06G采用金膜反射镜,加强近红外区的反射





扫描数字型SDMC:扫描数字型SDMC单色仪集成步进电机,由步进电机控制模块驱动控制步进电机参数。为防止不小心破坏光栅,机构带有限位装置,使光栅转动限制在一个安全的范围内。

它同数字型DMC一样,带有数字盘,也可以手动来选择和读出出射波长。

总体尺寸:197mm×59mm×49mm;重量为:0.9Kg



目录号

型号

波长范围

6-0501

SDMC 1-01

190nm-650nm

6-0502

SDMC 1-02

200nm-800nm

6-0503

SDMC 1-03

300nm-800nm

6-0504

SDMC 1-04

500nm-1.2um

6-0505

SDMC 1-05

750nm-1.7um

6-0506

SDMC 1-06

850nm-2.2um

6-0507

SDMC 1-05G

750nm-1.7um

6-0508

SDMC 1-06G

850nm-2.2um

  05G06G采用金膜反射镜,加强近红外区的反射





Fig 镀铝膜和金膜的反射镜的反射率与波长的关系
