EQ-400 激光驱动白光光源LDLS


查看大图

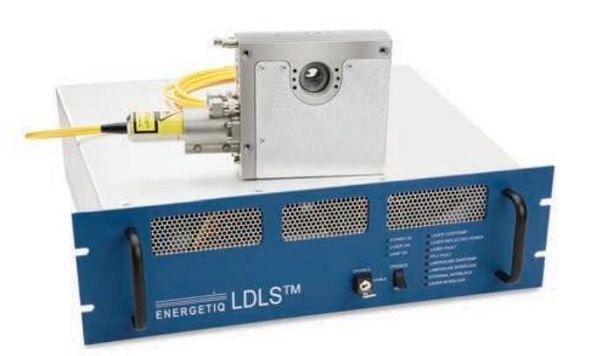

EQ-400 激光驱动白光光源LDLS

EQ-400是LDLS系列输出功率最高的一款光源,功率达15W,亮度也其灯头结构紧凑,很适合各种需要高功率白光照明,或紫外激发等方面的应用。

  • 货  号:G59A3AFB78DF20
  • 品  牌:Energetiq
  • 计量单位:
购买数量:
  (库存10)
app hook

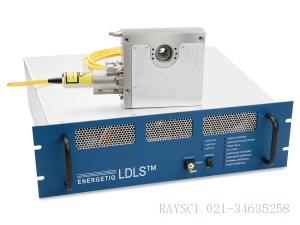

EQ-400 激光驱动白光光源LDLS

对于生命科学和材料科学的研究人员来说,一个可以提供超高亮度和宽带光谱的光源是必不可少的。以前,为了达到宽光谱的需要,多采用复合光源的方式,将氘灯、氙灯、卤钨等等等集成在一起作为灯组来使用。但是,集成这些灯来实现宽光谱的灯组极大地增加了成本,影响了使用效率。这些传统的使用电极驱动的灯源, 由于高温的烧蚀,灯的寿命很短,需要经常更换灯泡。为了解决灯泡寿命过短的问题,Energetiq公司创造性地研发了革命性的采用激光驱动等离子体气体发光的技术, 即激光驱动光源技术(LDLS™=Laser-Driven Light Source)。这个技术不但解决了灯泡寿命短的问题,还同时大幅提高了气体燃烧温度,从而输出光谱范围拓展到170nm 到2100nm ,辐射亮度和稳定度也极大提升,使LDLS光源成为传统电极驱动灯组光源的完美替代品。

结构紧凑、经济实用、超高亮度、宽光谱、可单/双光束输出间切换、水冷散热;激光驱动等离子体发光的最新技术。

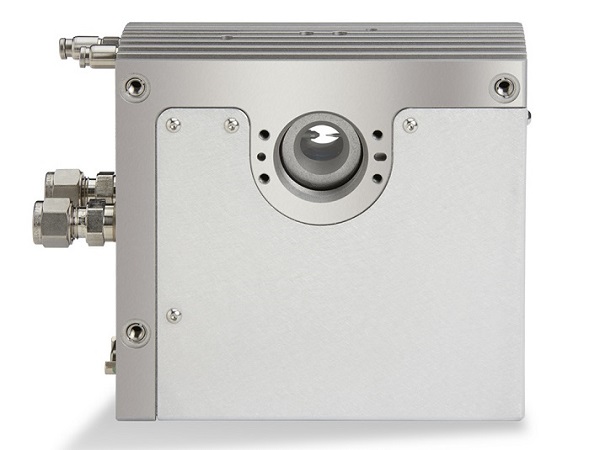

EQ-400是LDLS系列光源中亮度最高,同时也是输出功率最高的一款宽带光源,输出光功率达到15W,辐射亮度也达到100mW/mm^2.sr.nm,波长范围170nm~210nm,是目前除激光器外亮度最高的光源。同时,EQ-400的灯室设计也非常紧凑,也可以在两侧同时对称的输出光束,或加装反射器变更为单通道输出,非常适合各种需要高功率白光照明或紫外激发等方面的应用。

                                           LDLSTM光源原理示意图

     LDLSTM光源与传统卤钨灯亮度对比

产品特点

  • 光辐射>100mW/mm^2.sr.nm,快速测量
  • 亮度超高,可达传统氙灯的100倍以上
  • 宽带光谱,紫外-可见光-近红外光谱(170-2100nm)
  • 噪声低,空间稳定性高
  • 长使用寿命 > 9000 hrs(10%衰减)
  • 灯室紧凑,结构简洁,水冷散热
  • 可选双光束输出或带后向反射器的单光束输出
  • 无需多个灯组,光学系统简化
  • 无电极工作灯,使用寿命长,降低耗材成本,所需的重复校准次数少

 应用范围

高性能光谱,单色仪光源,半导体计量与检测,材料特性分析,薄膜量测,PEEM,缺陷检测,其他需要长寿命灯的应用

主要参数

产品型号

EQ-400

光谱范围

170nm-2100nm

输出功率

~15W

光谱辐亮度

~100mW/mm^2.sr.nm

数值孔径

0.5NA

光源寿命

>9000hrs

输出方式

可选双光束输出或带后向反射器的单光束输出

光源重量

灯室2.7kg,控制器18.8kg

光源尺寸

灯室136×145×56mm,控制器133×483×584mm

应用范围

高性能光谱,单色仪光源,半导体计量与检测,材料特性分析,薄膜量测,缺陷检测,PEEM,其他需要长寿命灯的应用

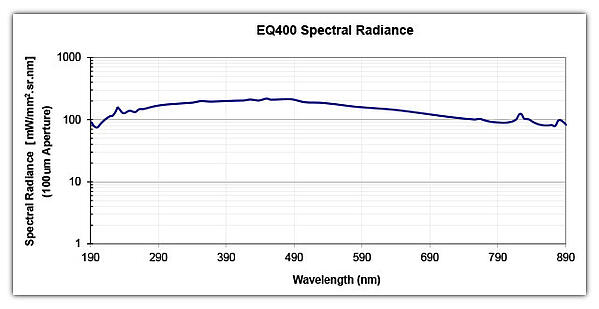

EQ-400 光源的光谱辐亮度

 典型应用

LDLS光源非常适合于光学元件测试和校准应用。美国国家航空航天局戈达德空间飞行中心(NASA Goddard Space Flight Center)的科学家就选用了EQ-400光源,来校准监测地球海洋的空间高光谱望远镜上的探测器。EQ-400将作为PACE卫星上探测器的校准光源,该卫星计划于2022年发射。PACE计划使用的主要科学仪器是一种称为海洋颜色仪(OCI)的先进光谱仪。OCI会利用高光谱辐射技术,由350nm至885nm量度海洋的颜色,以研究全球浮游植物分布,并了解海洋生态系统、大气和气候之间的复杂关系。

EQ-400能够提供提供170nm-2100nm的均匀、高亮度输出光。这种光谱输出相较于传统的多灯组光源(如氘、钨/卤素、氙弧)结构更为简化,无需多次重复校准。NASA选用EQ-400的另一个关键因素是它的典型辐射强度大100mW/mm^2.sr.nm。光谱功率大于10 mW/nm,能够耦合成一个直接500µm光圈。使其能够成为一种非常理想的高功率光源。

此外,校准光源要求必须精确可靠且能量充足。LDLS具有极佳的空间稳定性,比传统光源(如氙灯光源)强5~10倍。EQ-400的氙等离子大小约370µm x 800µm,允许用户有效耦合到其他光学组件(如离轴抛物面镜或单色仪等)。EQ-400还是一种低噪声光源,无论是短期还是长期使用噪声都非常低,在10秒内的峰-峰/平均输出通量变化小于0.1%。其灯泡寿命大于10,000小时,在此期间总输出功率仅缓慢衰减约10%。这意味着用户可以反复获得高信噪比的测量数据,同时避免频繁更换灯泡和重新校准。EQ-400的灯室尺寸为135.6mm x 144.9mm x 56mm,重量仅为2.7kg(6.0磅),体积非常小,易于集成到复杂的系统中。

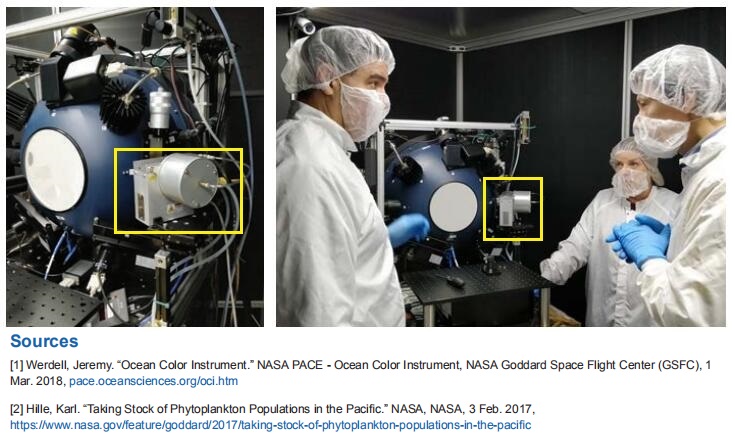

  NASA的科学家将EQ-400 LDLS灯室(黄色框)耦合到积分球,以获得稳定输出光
